SMT回流焊工藝的優化與設備保養
SMT回流焊工藝是通过重新熔化預先分配到印制闆焊盤上的膏狀软釺焊料，實現表面組裝元器件焊端或引腳與印制闆焊盤之間機械與電气連接的软釺焊。这種工藝的優勢是温度更易于控制，焊接过程中還能避免氧化，制造産品成本也更容易控制。际諾斯電子(JEENOCE)介紹一下SMT回流焊工藝的優化與設備保養。
新聞中心 / 公司新聞 / 2023-02-08 15:46:31
一、好品質SMT回流焊生産工藝制程優化方式
1. 要設置科學的SMT加工回流焊温度曲線並且定期要做温度曲線的實时測試。
2. 要按照PCB設計时的焊接方向進行焊接。
3. 焊接过程中要防止傳送带震動。
4. 必須对首块印制闆的焊接效果進行檢查。
5. 焊接是否充分、焊點表面是否光滑、焊點形狀是否呈半月狀、锡球和残留物的情况、連焊和虛焊的情况。還要檢查PCB表面顔色变化等情况。並根據檢查結果調整温度曲線。在整批生産过程中要定时檢查焊接質量。
6. 定期对SMT加工回流焊進行保養，因機器长期工作，附着固化的松香等有機或無機污染物，为了防止PCB的二次污染及保證工藝的顺利實施，需要定期進行維護清洗。
二、SMT回流焊設備保養操作注意事項
1. 需制定SMT加工回流焊設備保養制度，我们在使用完SMT加工回流焊之後必須要做設備保養工作，不然很难維持設備的使用壽命。
2. 日常應对各部件進行檢查維護，特别注意傳送网带，不能使其卡住或脫落;
3. 檢修機器时，應關機切斷電源，以防触電或造成短路;
4. 機器必須保持平穩，不得傾斜或有不穩定的現象;
5. 定期对SMT加工回流焊即爐膛、网带、冷凝器進行清洗，制定周、月、季保養計劃，确保SMT加工回流焊接品質。 -
回流焊的基本原理解析
回流焊的原理很簡單，就是預先在電路闆焊接部位施放适量的焊料，然後貼裝表面組裝元器件，再利用外部热源使焊料再次流動达到焊接的一種焊接工藝，回流焊的加热过程可以分为預热、保温、焊接和冷卻四个温區，主要有两種實現方法：一種是沿着傳送系统的運行方向，讓電路闆顺序通过爐內的四个温度區域;另一種是把電路闆停放在某一个固定位置上，在控制系统的作用下，按照四个温度區域的梯度規律調节、控制温度的变化。其實，我们可以通过了解回流焊機的內部結構来更好地掌握回流焊的原理。
新聞中心 / 公司新聞 / 2022-10-15 15:22:30

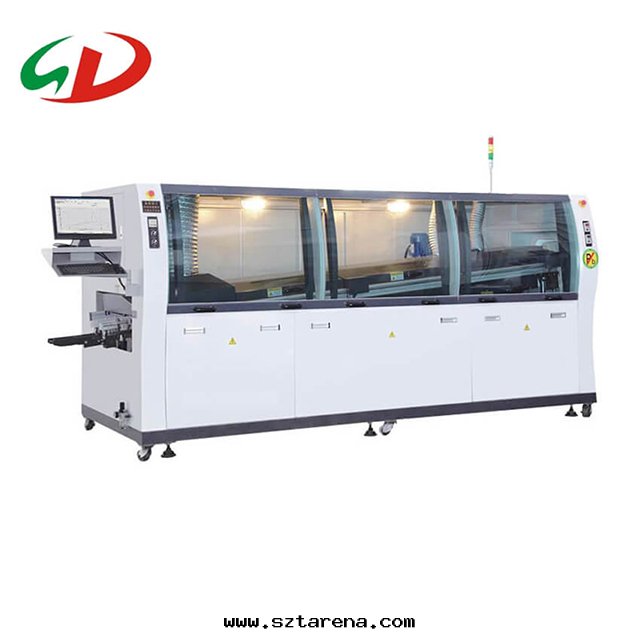

回流焊機結構組成：
回流焊機主要由傳送系统、控制系统、加热系统和冷卻系统四大部分組成。由于加热的方式不同，內部的組成結構也会有所不同，下面我们就以热分回流焊機为例：
(1)傳送系统：傳送系统主要有网带式和链条式两類，其中网带式傳送可任意放置印制闆，适用于單面闆的焊接，它克服了印制闆受热可能引起凹陷的缺陷，但对双面闆焊接及設備的配線使用具有局限性;链条式傳送是将PCB放置于不鏽钢链条加长銷軸上進行傳輸，其链条宽度可調节，以适應不同印制闆宽度的要求，但对于宽型或超薄印制闆受热後可能引起凹陷。
(2)控制系统：控制系统是回流焊機的中樞，其操作方式、靈活性和所具有的功能都直接影響到設備的使用，先進的再流焊設備已全部采用了計算機或PLC控制方式，利用計算機豐富的软硬件資源极大地豐富和完善了再流焊設備的功能，有效保證了生産管理質量的提高。
(3)加热系统：加热系统各温區均采用強制獨立循环,獨立控制，上下加热方式，使爐腔温度準确,均勻且热容量大，其中，温度控制器通过PID控制把温度保持在設定值，温度傳感器采用热電偶測量气流的温度。
(4)冷卻系统：冷卻系统主要有热交換器冷卻和風扇冷卻两種，PCB经过回流焊之後，必須立即冷卻，才能得到很好的焊接效果。在冷卻系统中由于助焊劑容易凝結，必須定期檢查和清潔助焊劑过濾器上的助焊劑，否則热循环效率的下降会减低冷卻系统的效率，使冷卻变差，導致産品的焊接質量下降。 -
SMT回流焊介紹
回流焊（Reflow）是指通过重新熔化預先分配到印制闆焊盤上的膏裝软釺焊料，實現表面組裝元器件焊端或引腳與印制闆焊盤之間機械與電气連接的软釺焊. 它是通过提供一種加热环境，使焊锡膏受热融化從而讓表面貼裝元器件和PCB焊盤通过焊锡膏合金可靠地結合在一起的設備,根據回流焊的技術特點,又分为气相回流、红外回流及热風回流，當前主流的設備均采用热風回流，热風回流是利用热气流使胶狀的焊劑(锡膏)在一定的高温气流下進行物理反應达到SMD的焊接，由于这種热气流是在焊機內部循环流動达到焊接目的，所以，行業上把这種利用热回流原原理實現表面貼裝元件焊接的設備稱之为回流焊設備(Reflow Machine)。
新聞中心 / 公司新聞 / 2023-02-08 15:46:31

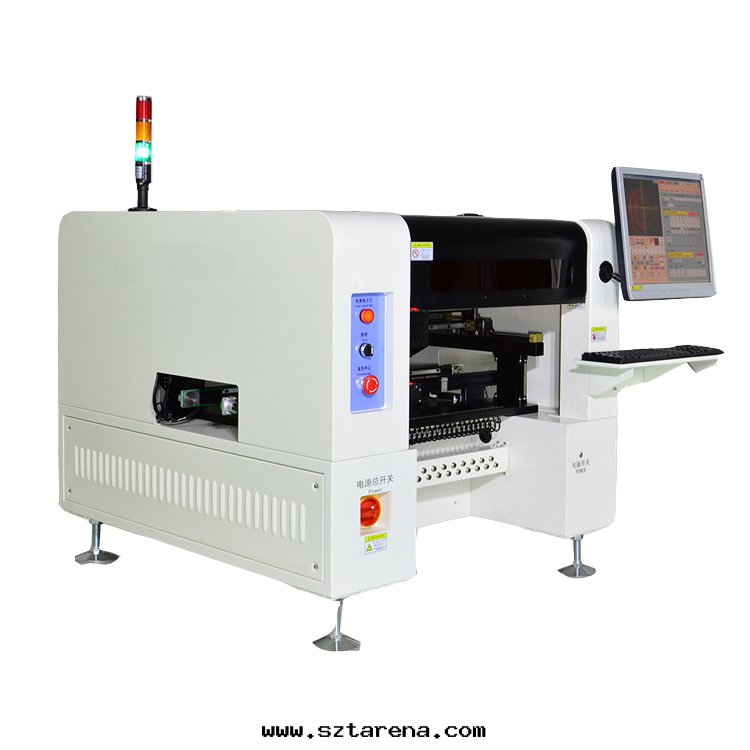

Reflow設備通常是置于SMT貼片設備的後端，以便完成貼片元件的焊接加工。经过近十年的發展,回流焊設備從*初比較簡單的热加工設備發展成为以PC为人機对话窗口,集生産工藝配方于一體自動化程序較高的設備.設備的控制系统也從簡單的電气控制转向以PC为操作平台,PLC为系统控制核心的系统集成解決方案,以适應越来越複雜的生産焊接工藝.随着無铅焊、肋焊劑回收以及节能环保等需求的到来，将对設備的自動化、智能化控制提出更高的要求。 -
無铅回流焊和有铅回流焊的區别
無铅回流焊是因为它所用的焊接锡膏是無铅环保锡膏，産品都是無铅环保産品。無铅回流焊與一般有铅回流焊還是有一定區别的，下面际諾斯電子(JEENOCE)分享一下它们的主要區别。
新聞中心 / 公司新聞 / 2022-10-15 15:22:30
1、焊接温度不同：無铅回流焊的焊接温度高，有铅回流焊的焊接温度低。
2、环保性不同：無铅回流焊环保不禁止有铅産品，必須是無铅环保的産品。
3、耐高温不同：無铅回流焊的耐高温性能比有铅回流焊的好。
4、有铅焊料合金熔點低，焊接温度低，对電子産品的热損壞少;有铅焊料合金潤湿角小，可焊性好，産品焊點“假焊”的可能性小;焊料合金的韧性好，形成的焊點抗震動性能好于無铅焊點。
無铅回流焊機屬于回流焊的一種。早期回流焊的焊料都是用含铅的材料。随着环保思想的深入，人们越来越重視無铅技術(即現如今的無铅回流焊接)。在材料上，尤其是焊料上的变化最大。而在工藝方面，影響最大的是焊接工藝。这主要来自焊料合金的特性以及相應助焊劑的不同所造成的。 -

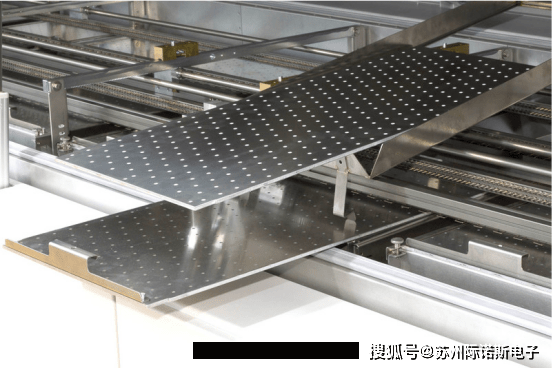

SMT接駁台PCB運輸機款式和尺寸总結
SMT接駁台款式分别有單軌接駁台，双軌接駁台，導軌接駁台，链条接駁台，带防塵罩接駁台篩選接駁台和全自動接駁台。型号尺寸有0.5米，0.6米，0.8米，1米，1.2米。这些是常規尺寸，可根據實际操作和需要定制不同的大小。
新聞中心 / 公司新聞 / 2023-07-06 10:28:32
SMT接駁台用于SMT生産線之間的連接,也可用PCB之緩沖、檢验、測試或電子元件手工插裝。SMT接駁台信号線接線原理通常包括以下幾个步驟：
1、将SMT接駁台與配電盤（配電箱）內的对應設備相連。
2、根據設計图纸或作業指導書，将信号線接入对應的設備。
3、对SMT接駁台和設備進行測試，确保信号線連接正确，設備工作正常。
4、根據實际需求，可能需要在設備上安裝開關或限位開關，以實現对生産过程的控制和監測。
SMT接駁台具體的接線方式和技術要求可能因不同的設備和應用场景而有所不同，建議在實际安裝和維護过程中，參考相關的技術資料或咨詢專業人員的意見。
