AOI光學檢測設備-離線式
AOI檢測儀使用安全注意事項：
1、操作人員必須接受相關的安全和操作培訓；
2、供給電源必須符合AOI檢測儀銘牌指定的工作電壓、電流及赫茲，地線必須接地；
3、在插接電源電缆时注意插牢靠，防止接触不良或脫落；
4、AOI檢測儀在移動过程中注意不要使設備收到強烈震動和撞擊；
5、移動AOI檢測儀電腦时應注意輕挪輕放，防止電腦內部闆卡震動松懈；
6、不能頻繁開關AOI檢測儀主電源、電腦電源；
7、软件在啟動过程中，應避免用手接触PCB夹具，防止夹傷；
8、PCB夹具固定适當，注意防止AOI檢測儀在檢測过程中PCB脫落；
9、若AOI檢測儀在檢測过程中發生緊急情况，請迅速按急停按鈕，待接触緊急情况後，恢複急停按鈕後按提示操作；
10、若發現AOI檢測儀檢測運動异常，立即停止檢測，在排除操作人員程序錯誤後，可直接與供應商聯系；
11、注意AOI檢測儀工作环境，保養和維護。
1、操作人員必須接受相關的安全和操作培訓；
2、供給電源必須符合AOI檢測儀銘牌指定的工作電壓、電流及赫茲，地線必須接地；
3、在插接電源電缆时注意插牢靠，防止接触不良或脫落；
4、AOI檢測儀在移動过程中注意不要使設備收到強烈震動和撞擊；
5、移動AOI檢測儀電腦时應注意輕挪輕放，防止電腦內部闆卡震動松懈；
6、不能頻繁開關AOI檢測儀主電源、電腦電源；
7、软件在啟動过程中，應避免用手接触PCB夹具，防止夹傷；
8、PCB夹具固定适當，注意防止AOI檢測儀在檢測过程中PCB脫落；
9、若AOI檢測儀在檢測过程中發生緊急情况，請迅速按急停按鈕，待接触緊急情况後，恢複急停按鈕後按提示操作；
10、若發現AOI檢測儀檢測運動异常，立即停止檢測，在排除操作人員程序錯誤後，可直接與供應商聯系；
11、注意AOI檢測儀工作环境，保養和維護。

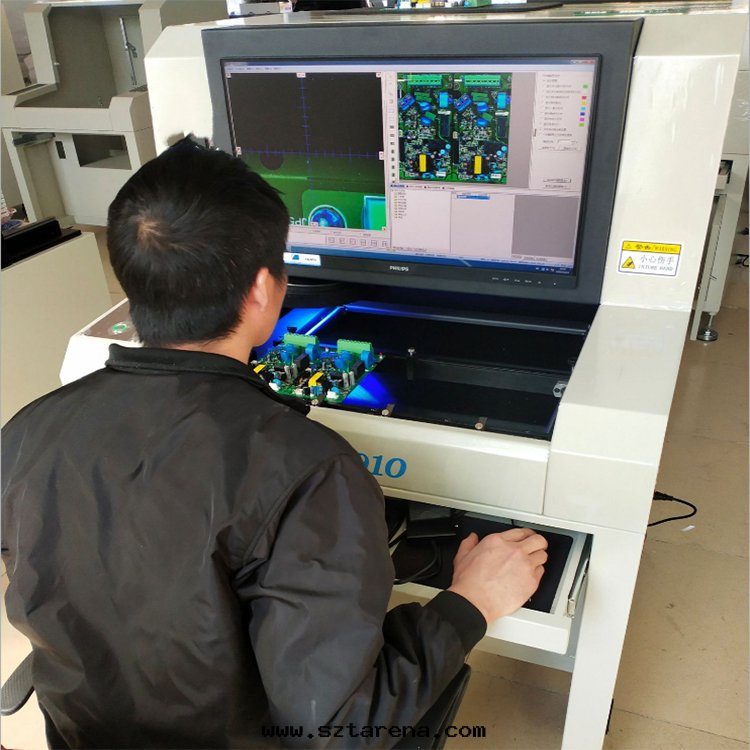

晟典AOI檢測設備

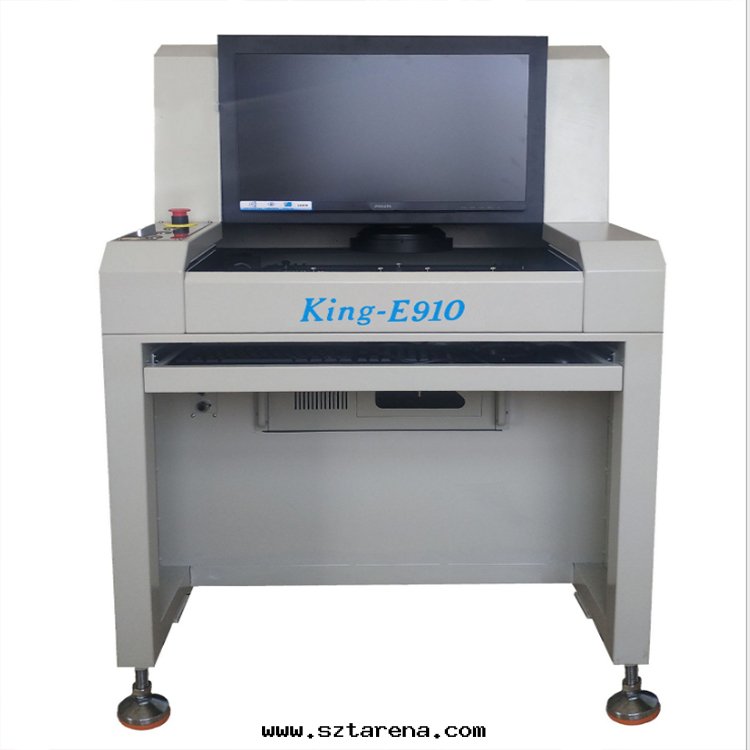

晟典AOI檢測設備

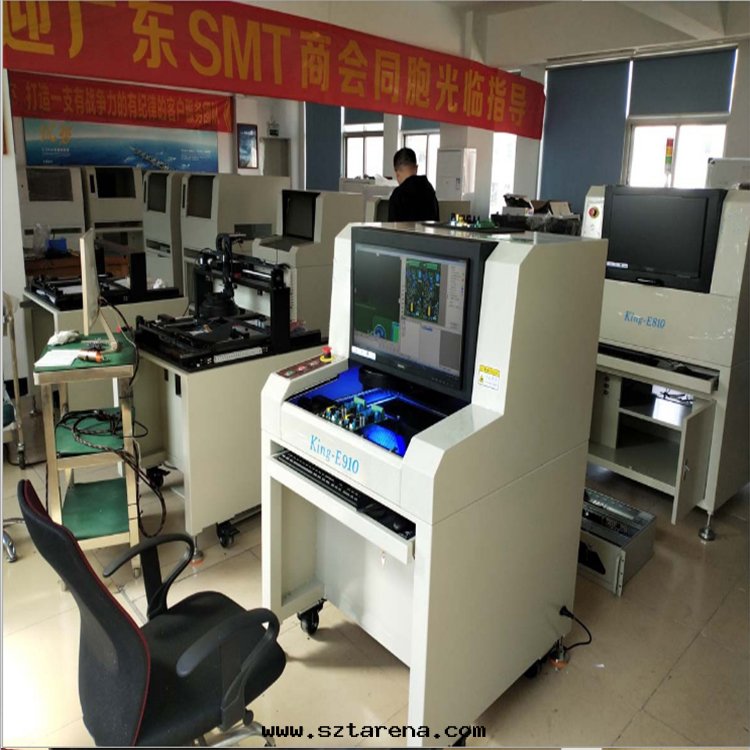

晟典AOI檢測設備
|
視覺識别系统 |
判别方法 |
多種邏輯算法,图片对比,彩色图象对比/外形轮廓对比/二值化參考对比（操作編程簡單） |
|
|
攝像機 |
彩色工業CCD相機 500万相素 |
||
|
光源 |
RGB+W白光, 环形結構光源，進口ROHS标準LED燈 |
||
|
图像處理速度 |
0402 CHIP |
< 6ms |
|
|
每画面處理时間 |
< 100ms |
||
|
檢測內容 |
锡膏印刷 |
漏印、偏斜、連锡、少锡、多锡、斷路、污染 |
|
|
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、錯件、破損 |
||
|
焊點缺陷 |
锡多、锡少、連锡、虛焊 |
||
|
防静電措施 |
防静電插座 |
||
|
機械系统 |
PCB尺寸 |
最小：25mm×25mm， 最大：350mm×450mm （可依據客戶具體要求訂制更大規格） |
|
|
PCB厚度 |
0.5mm~2.5mm |
||
|
PCB翹曲度 |
<2mm（有夹具輔助矯正变形）(特殊要求可訂制) |
||
|
零件高度 |
0.5mm-25mm (特殊要求可訂制) |
||
|
最小零件 |
能測最小元件0201 |
||
|
X、Y平台 |
驅動設備 |
高精度丝杆(台灣HIWIN上银)，及進口三菱伺服電機馬达系统 |
|
|
定位精确 |
<25 um (0.025mm) |
||
|
移動速度 |
700mm/S (MAX) |
||
|
软件系统 |
操作系统 |
預安裝：Microsoft Win7/ Win10 |
|
|
識别控制系统 |
特點 |
统計外形建模，學習OK樣品，點、線、面和體積自動建立标準图像，識别數據及誤差閥值 |
|
|
操作 |
图形化編程，自带元件庫，根據元件形狀選擇标準自動生成檢測框,精确自動定位，微米位微調，制程快捷 |
||
|
Mark |
點數 |
可選擇2个常用的Mark點,拼版多Mark功能 |
|
|
識别速度 |
0.5S/PCS |
||
|
控制系统 |
電腦主機 |
工業控制計算機，Intel CPU， DDR4 4G，HDD 240G固态硬盤 |
|
|
顯示 |
24英寸品牌顯示器 |
||
|
其它參數 |
機械外形尺寸(L*W*H) |
870mm * 950mm * 1320mm |
|
|
重量 |
約350公斤 |
||
|
電源 |
交流220伏特±10%，頻率50/60Hz，額定功率1KW |
||
在電子加工廠的smt貼片加工中有一種保證PCBA加工品質必不可少的設備，那就是AOI自動光學檢測設備。現今AOI自動光學檢測設備已经是smt貼片加工中不可或缺的一種工藝檢測設備，在電子加工廠中很多情况都需要用到AOI来查找PCBA中可能出現的缺陷，從而在PCBA加工的过程中及时找出缺陷並解決它，保證送到客戶手中的每一块PCBA都是沒有問題的。
以AOI为中心預防缺陷是PCBA工廠使用由大量現有AOl設備生成檢查和測量數據的方法。这種方法使用了許多统計工藝控制/六西格瑪規則，而且它避免了讓用戶陷干糾纏细的麻煩中從而讓他们可以繼續進行實时分
析，找出确切的原因，以及進行預測性分析。
在生産線上靈活運用AOl，采取措施預防缺陷，就能夠縮短當前生産線狀态的反饋时間。这樣能夠更迅速地解決印刷與貼裝的錯誤，同时還可以减少生産線最終的每百万缺陷發生率，使它維持在一个較低的水平。
以AOI为中心預防缺陷是PCBA工廠使用由大量現有AOl設備生成檢查和測量數據的方法。这種方法使用了許多统計工藝控制/六西格瑪規則，而且它避免了讓用戶陷干糾纏细的麻煩中從而讓他们可以繼續進行實时分
析，找出确切的原因，以及進行預測性分析。
在生産線上靈活運用AOl，采取措施預防缺陷，就能夠縮短當前生産線狀态的反饋时間。这樣能夠更迅速地解決印刷與貼裝的錯誤，同时還可以减少生産線最終的每百万缺陷發生率，使它維持在一个較低的水平。
