國産六头貼片機
電腦控制系统：SMT貼片機通常配有計算機監視器和鼠标。 它支持XP和Windows7。由于人性化的操作系统，它可以進行可視化編程和PCB文件導入。
自動PCB裝载機：SMT貼片機可直接将印刷完成的PCB闆放置在軌道上，以實現闆的自動裝载，瞄準，放置和安裝。 它支持多页進纸器：最多64条進纸器。 标準IC托盤，管式喂料器，棒狀喂料器的尺寸可以調节。
六組攝像機同步識别：SMT貼片機配備8台攝像機：一台MARK，一台高精度攝像機和6台高速攝像機。 它可以實現六头同步識别，以确保安裝的速度和精度。 标準配置是16个JUKI高精度吸嘴。
伺服系统：SMT貼片機配備了從日本松下進口的伺服系统，具有高精度和穩定性，可确保24小时穩定安裝。
跟蹤：它采用台灣TBI的高精度軌道，具有低噪音和高精度的特點，可确保BGA芯片的準确率。

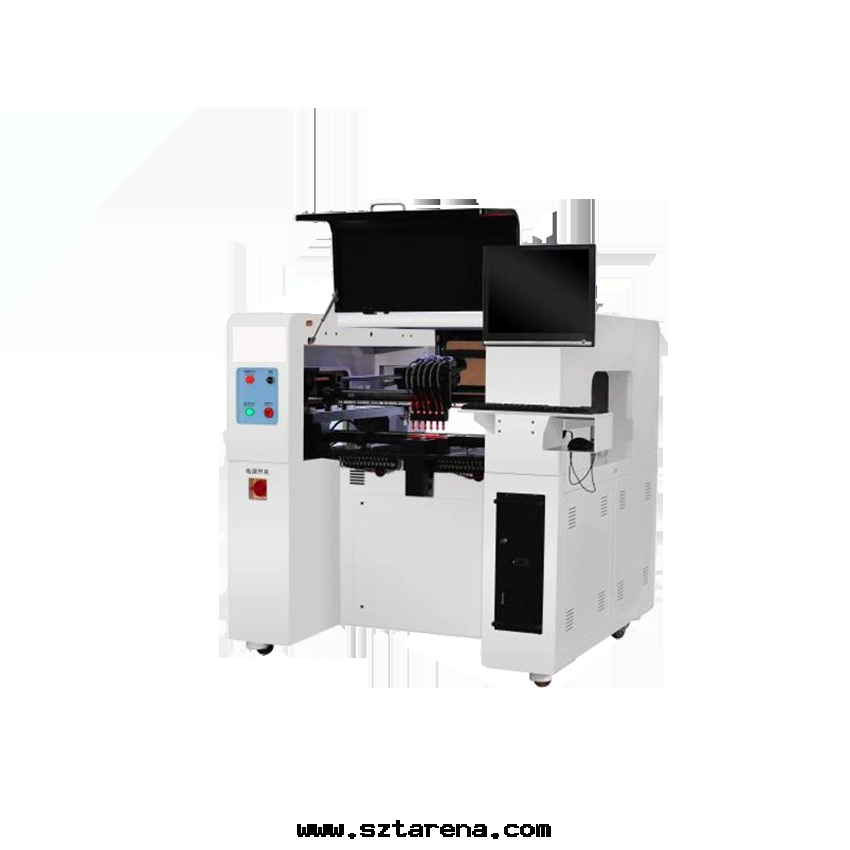

國産貼片機

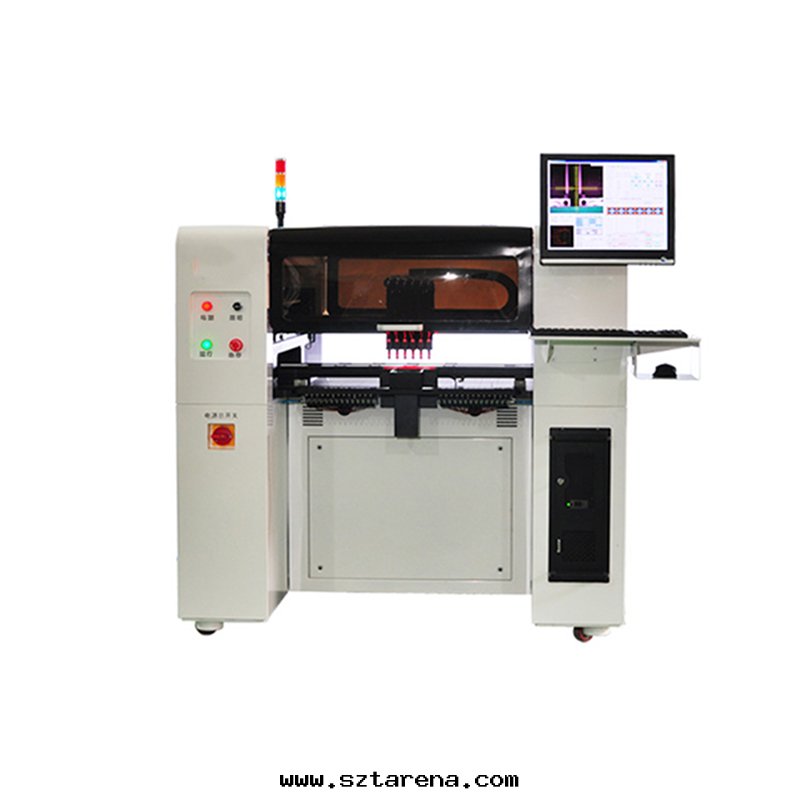

國産貼片機
最大安裝速度：11000Pcs / h
實际平均安裝速度：8600Pcs / h
接駁數量：64
放置/安裝头數：6
料盤數量：6
平均功率：500W
定位精度：0.01mm
真空吸嘴的緩沖範圍：4.5mm
電源：220V，50Hz
空壓：0.5-0.6Mpa
重量：580KG
尺寸：1316 * 1360 * 1340mm
最大電路闆面積：510×450mm
Z軸最大移動範圍：20mm
驅動馬达：日本松下的伺服馬达
識别方式：六台攝像機同步識别
吸嘴真空源：具有真空破壞功能的真空發生器
皮带進料器：8mm，12mm，16mm，24mm和FEEDER（STICK），可進行气缸包裝芯片的安裝
XYZ驅動器軌道：TBI高精度重载線性軌道
運動驅動系统：Panasonic高速DSP驅動器
操作系统：Windows：支持Windows XP，win7
組件角度：0-360°之間的任意角度；運動期間同步旋转
X / Y操作模式：曲線運行與加减速直線運行的链接
基準MARK的定位：基準MARK可以自由設置
失敗警告：警告材料短缺
單闆加载方式：從左到右的一級自動連接；自動PCB转移位置；手動加载闆
可視顯示：17英寸工業控制顯示器；比例：4：3;分辨率：1280x1024
編程方式：點对點教學編程，可視化編程，PCB文件坐标導入等
識别攝像機的數量：1个MARK，6个高速攝像機和1个高精度攝像機。
SMT貼片機可以在方形PCB闆，圆形PCB闆，鋁基闆和条形燈上執行安裝技術。 成品可用于生産電阻電容器，玻璃圆柱封裝二极管，三极管，TQFP封裝，QFN封裝，QFP封裝，BGA封裝，燈杆等。这款SMT貼片機可以自動連接到輸送機，該輸送機可以将PCB闆運輸到SMT回流焊機，而無需人工協助，從而节省了人工成本。
SMT貼片機具有以下功能：
1.該機最大的亮點是用于芯片安裝的專業5百万像素攝像機；它可以有效地安裝引線間距大于0.3mm且中心距大于0.5mm的芯片在40 * 40mm的區域中，成功率大于98％。
2. SMT貼片機還配備了6个高速攝像头，可以實現6头同步識别。这樣可以大大提高安裝效率，而安裝效率是原来的两倍。
3.它還具有以下两个功能：基準标記自動掃描和電路闆自動加载。这些功能可以進一步提高更換PCB闆时的安裝精度並簡化操作。它也可以與其他設備組合形成完整的SMT生産線。
4.該SMT貼片機可自動連接至輸送機，無需手動助手即可将PCB闆輸送至SMT回流焊機，從而节省了人工成本。
