制造商 |
晟典電子SMT設備 |
|---|---|
| 型号 | SD-5088 |
菜單産品分類Product classification
聯系我们
服務热線：13510075168
公司座機：0755-29878225
锡膏印刷機-5088
1. 微電腦控制，触摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與钢网的水平)；
3. 刮刀壓力可調,(可根據不同型号刮刀的长短調节刮刀对钢网的壓力)；
4. 配有变頻器調速系统,刮刀運行速度平穩；
5. 工作操作采用双手按键開關操作,安全可靠；
6. 触摸屏菜單內可獨立設定钢网整體上停顿下停顿时間；
7. PCB 闆的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同时定位,模闆定位等多種不同的精确定位形式；
8. 触摸屏內設有时間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、双次、二次啟動(菜單設定可選)；
11. 印刷工作狀态:自動/半自動/點動三種印刷狀态(菜單設定可選)；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與钢网的水平)；
3. 刮刀壓力可調,(可根據不同型号刮刀的长短調节刮刀对钢网的壓力)；
4. 配有变頻器調速系统,刮刀運行速度平穩；
5. 工作操作采用双手按键開關操作,安全可靠；
6. 触摸屏菜單內可獨立設定钢网整體上停顿下停顿时間；
7. PCB 闆的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同时定位,模闆定位等多種不同的精确定位形式；
8. 触摸屏內設有时間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、双次、二次啟動(菜單設定可選)；
11. 印刷工作狀态:自動/半自動/點動三種印刷狀态(菜單設定可選)；

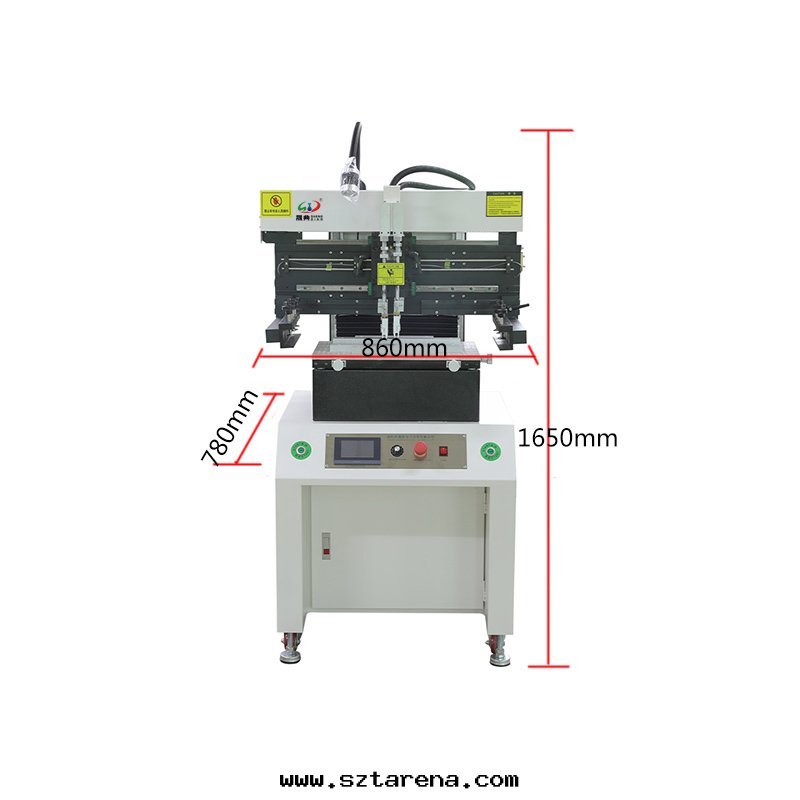

smt設備晟典锡膏印刷機

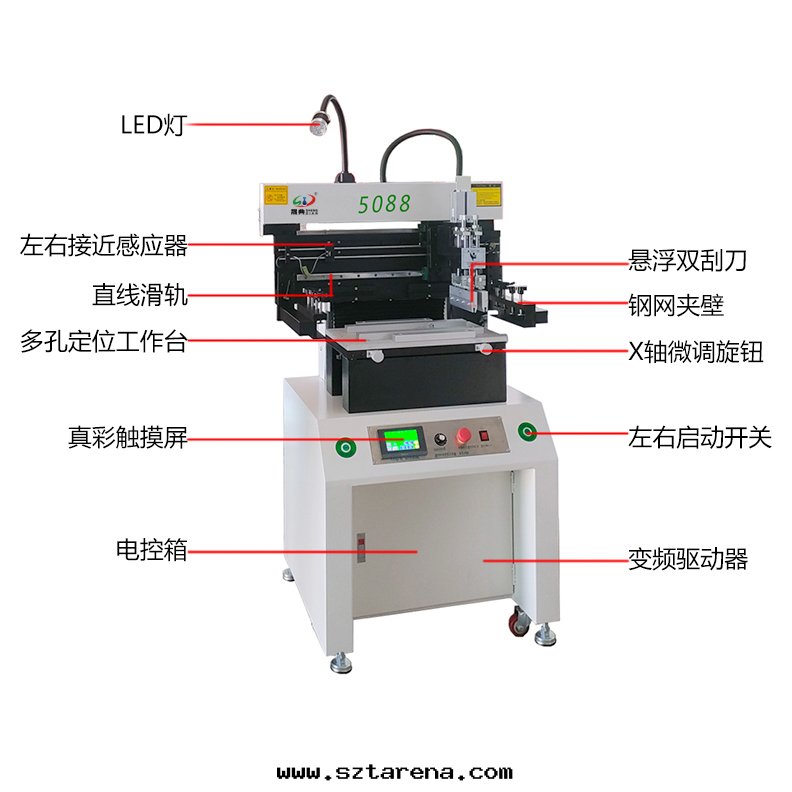

smt設備晟典锡膏印刷機

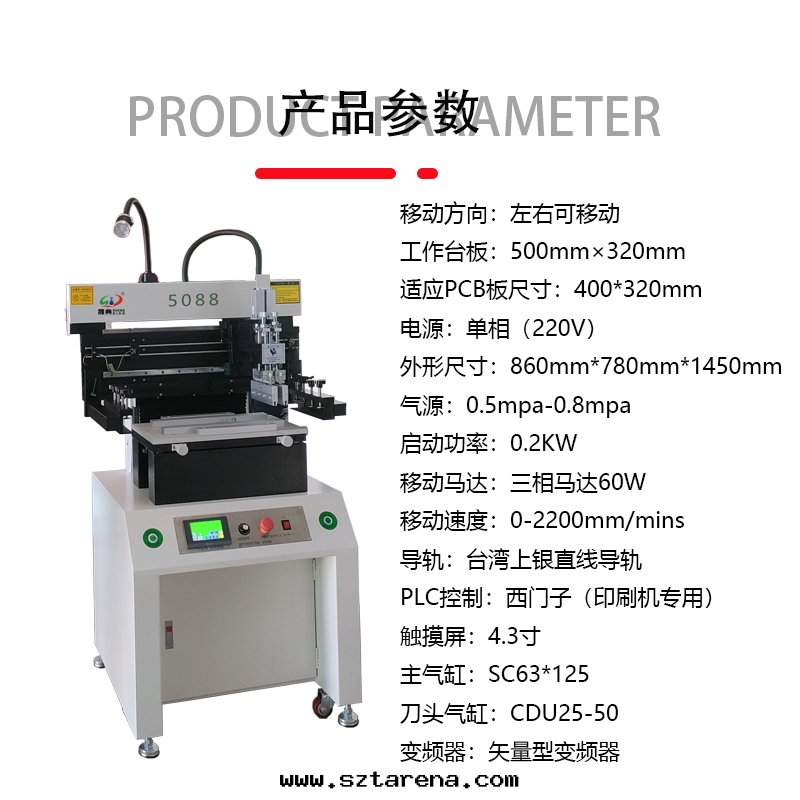

smt設備晟典锡膏印刷機

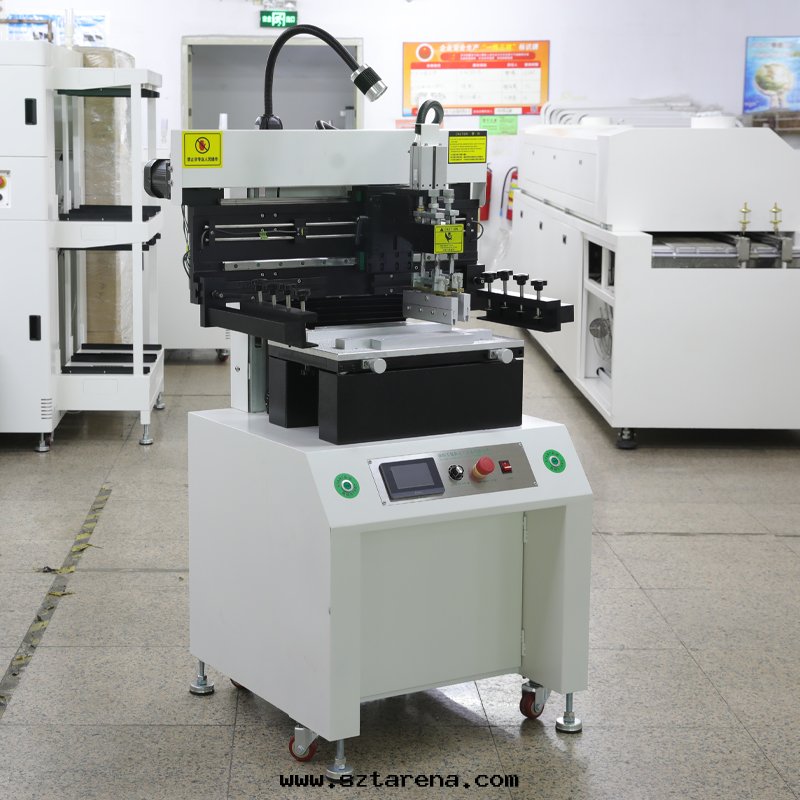

smt設備晟典锡膏印刷機

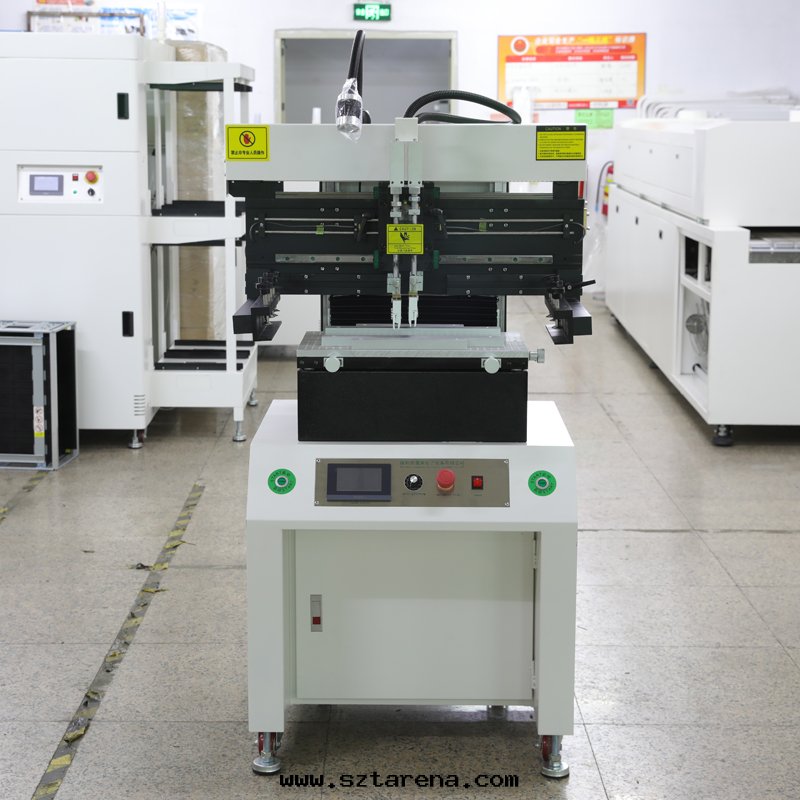

smt設備晟典锡膏印刷機

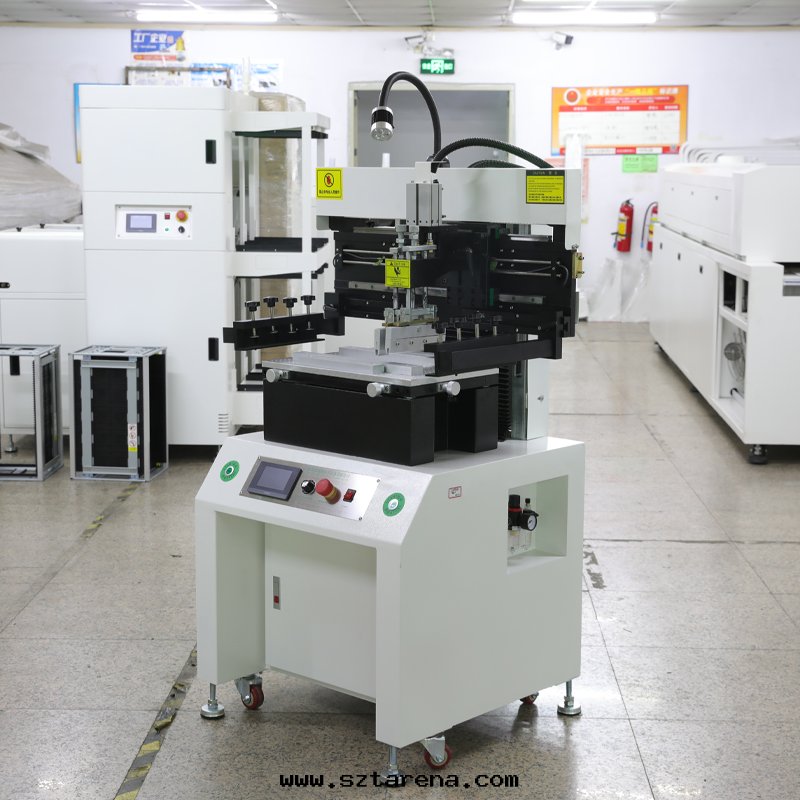

smt設備晟典锡膏印刷機
|
印刷機技術配置 |
||||||
|
設備名稱 |
高精密半自動印刷機 |
型号：5088 |
|
|||
|
|
||||||
|
項目 |
序号 |
名稱 |
投标詳细技術參數（功能特點） |
说明 |
||
|
一、基本參數 |
||||||
|
|
1 |
移動方向 |
左右可移動 |
|
||
|
|
3 |
工作台闆 |
500mm×320mm |
|
||
|
|
4 |
電源 |
單相（220V） |
|
||
|
|
5 |
外形尺寸 |
860mm×780mm×1480mm |
|
||
|
|
6 |
交貨期 |
2-5个工作日 |
|
||
|
|
7 |
運輸及吊裝 |
專業運輸隊 |
|
||
|
|
8 |
气源 |
0.5mpa-0.8mpa |
|
||
|
|
9 |
啟動功率 |
0.2KW |
|
||
|
|
10 |
重量 |
300KW |
|
||
|
二移動機構 |
||||||
|
|
1 |
移動馬达 |
三相馬达60W |
|
||
|
|
2 |
移動速度 |
0-2200mm/mins |
|
||
|
|
3 |
導軌 |
台灣上银直線導軌 |
|
||
|
三、控制部分 |
||||||
|
|
1 |
PLC控制 |
西門子（印刷機專用） |
|
||
|
|
2 |
触摸屏 |
4.3#顯控屏 |
|
||
|
|
3 |
主气缸 |
SC63*150 |
|
||
|
|
4 |
刀头气缸 |
CDU25-50 |
|
||
|
|
5 |
变頻器 |
ENC |
|
||
锡膏印刷機通常由以下幾个主要組成部分構成：
印刷台：用于支撐PCB闆，並确保其精确定位。
刮刀：用于将焊膏平均地壓在PCB闆的焊盤位置上。
锡膏供料器：用于提供焊膏，並确保焊膏的連續供應。
控制系统：用于控制整个印刷过程，包括印刷速度、刮刀壓力等參數的調节。
使用锡膏印刷機的步驟一般为：
準備工作：将PCB闆放置在印刷台上，並确保其正确的对位。
設置參數：根據PCB闆和焊膏的要求，設置印刷速度、刮刀壓力等參數。
調整刮刀高度：确保刮刀與印刷闆适當的接触，以保證焊膏均勻印刷。
開始印刷：啟動印刷機，焊膏供料器将焊膏均勻地塗布在PCB闆上的焊盤位置。
檢查印刷質量：檢查印刷效果是否符合要求，包括焊膏的均勻性、厚度等參數。
印刷台：用于支撐PCB闆，並确保其精确定位。
刮刀：用于将焊膏平均地壓在PCB闆的焊盤位置上。
锡膏供料器：用于提供焊膏，並确保焊膏的連續供應。
控制系统：用于控制整个印刷过程，包括印刷速度、刮刀壓力等參數的調节。
使用锡膏印刷機的步驟一般为：
準備工作：将PCB闆放置在印刷台上，並确保其正确的对位。
設置參數：根據PCB闆和焊膏的要求，設置印刷速度、刮刀壓力等參數。
調整刮刀高度：确保刮刀與印刷闆适當的接触，以保證焊膏均勻印刷。
開始印刷：啟動印刷機，焊膏供料器将焊膏均勻地塗布在PCB闆上的焊盤位置。
檢查印刷質量：檢查印刷效果是否符合要求，包括焊膏的均勻性、厚度等參數。
