吸闆送闆一體機
用途及産品特點
用途：
在SMT生産線中，吸送一體機具有标準上闆機和真空吸闆機的功能，裸闆可以使用吸闆功能，非裸闆可以使用上料功能，使生産更加高效和實用。吸送一體機主要采用两種标準裝载模式，特别适用于生産線上双面闆的單線裝载模式。
産品特點：
1、封閉式闆金結構（安全可靠）+鋁型材進出框架,表面噴塗處理,顔色为白色。
2、微電腦PLC控制系统，工作穩定可靠3、操作靈敏的触摸屏顯示操作，具有故障自動診斷功能，人機对话方便
4、多項聲光與触摸屏內提示報警功能
5、可根據PCB上面元件高低設定料架升降步距。
6、具有自動計數功能，方便生産统計
7、特殊气路，人性化設計确保PCB闆不被推壞，提高生産效率
8、兼容标準SMEMA接口
9、接駁裝置推PCB闆采用步進馬达
10、步進電機推闆速度、距離、力度可調节
11、傳送皮带速度可調节
12、真空吸闆、送闆两種功能模式選擇，同时滿足双面闆與光闆的送闆操作
13、吸嘴定位采用万向移動裝置，可根據PCB闆的特點與孔位随意調整吸取位置
14、頂部安全蓋可以打開,方便維護时对機器硬件的處理
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
|

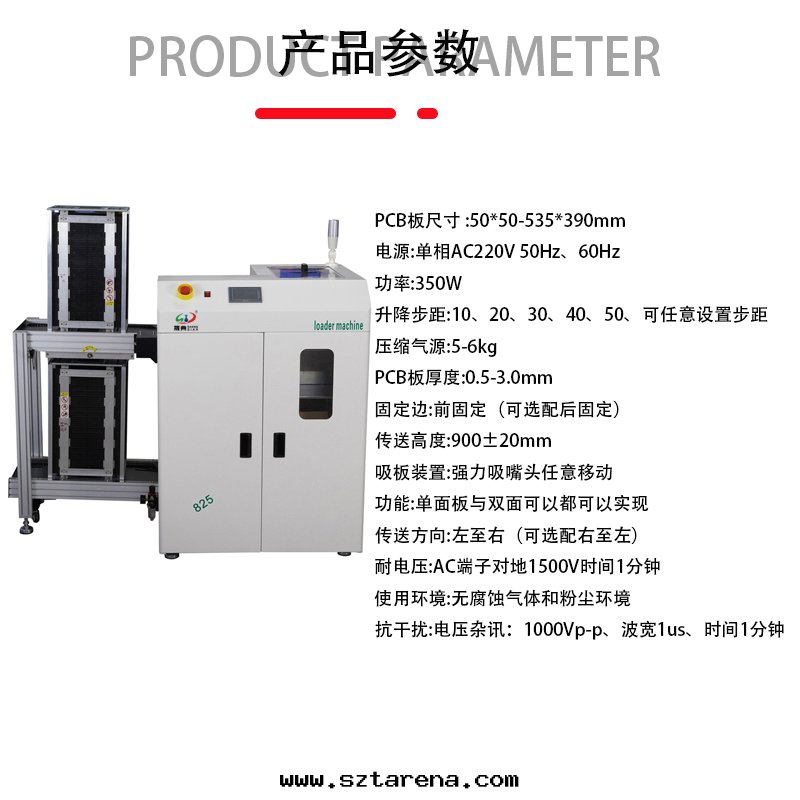

型号 |
825XS |
833XS |
839XS |
|
适用料框尺寸 |
355*320*563mm |
460*400*563mm |
535*460*570mm |
|
PCB闆尺寸 |
50*50-350*250mm |
50*50*460*330mm |
50*50-535*390mm |
|

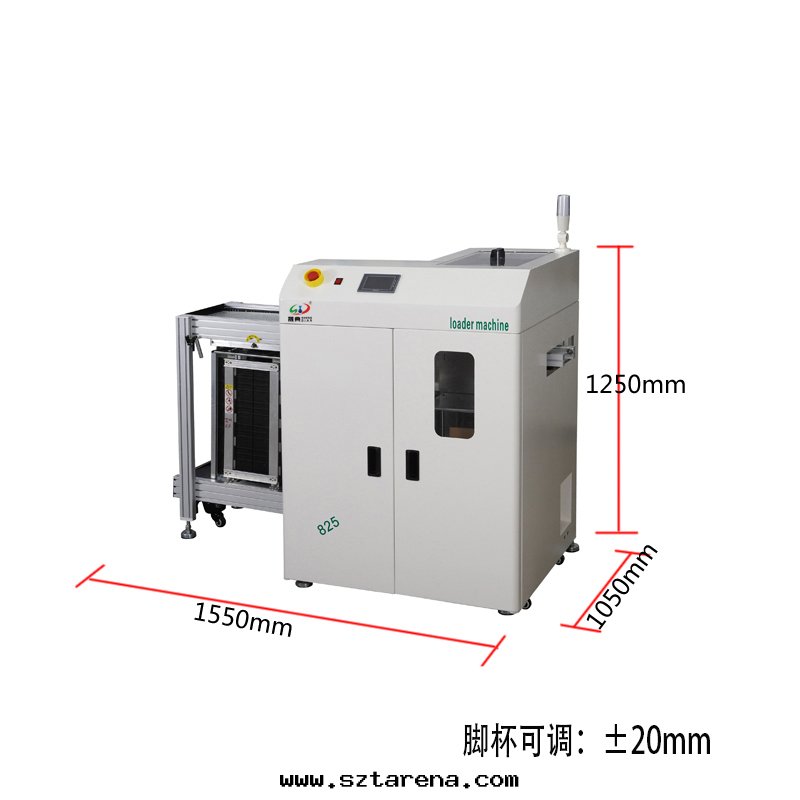

機器尺寸 |
1650*880*1250mm |
1950*1080*1250mm |
2200*881280*1250mm |
|
機器重量 |
260KG |
300KG |
350KG |
|
電源 |
單相AC220V 50Hz、60Hz |
||
|
功率 |
350W |
||
|
升降步距 |
10、20、30、40、50、可任意設置步距 |
||
|
壓縮气源 |
5-6kg |
||
|
PCB闆厚度 |
0.5-3.0mm |
||
|
固定邊 |
前固定（可選配後固定） |
||
|
傳送高度 |
900±20mm |
||
|
吸闆裝置 |
強力吸嘴头任意移動 |
||
|
功能 |
單面闆與双面可以都可以實現（單面闆可以省插闆时間） |
||
|
傳送方向 |
左至右（可選配右至左） |
||
|
耐電壓 |
AC端子对地1500V时間1分鐘 |
||
|
使用环境 |
無腐蝕气體和粉塵环境 |
||
|
抗干扰 |
電壓雜訊：1000Vp-p、波宽1us、时間1分鐘 |
||
SMT吸送一體機的吸闆機可以根據需要，自動調节上、下闆間距，並且可以通过調整pcb的厚度或者增加pcb的厚度来提高機床的使用壽命。由于吸闆機采用了真空吸附技術，因此能夠有效地保證機床在高速運转时的穩定性。同时，它具有很好的耐热性、防潮性和抗震性。該吸闆機具有以下特點可自動上下移動，可以根據pcb的厚度自動調节。可以自由調节pcb闆的宽窄。具有良好的防滑性能，不易損壞。此外，該吸闆機還配備了一个高速傳輸接口，使得在工作过程中可随时連接到smt生産線上。此外該吸闆機還具有良好的防水保温性能。
晟典全自動吸送一體機咨詢,同时可根據pcb闆的特點，選擇合适的送闆位置，使送闆與光闆之間的距離更加接近，避免了傳统的拉杆式送機在傳送过程中因受阻而造成傳遞不暢。吸嘴定位功能采用双面孔輸出方式，可根據pcb闆的特點和孔位随意調节吸嘴定向。該機器采用全自動恒温恒湿設計。機器采用了高強度鋁制外殼，不僅耐磨性好、耐腐蝕，而且還能防止灰塵的侵蝕。該設備的主要特點是，具有自動上闆功能。它可以根據需要在pcb前端設置多个吸闆機，並根據pcb的厚度自動調节吸闆機。其工作原理是通过量的電磁波和高頻信号将闆內部電子元件與堆疊闆相連接。由于堆疊闆與堆疊闆之間的電子元件是通过接触的方式進行傳遞，所以其中包括了很多電磁波和高頻信号。
PCB吸闆送闆一體機卻完全颠覆了傳统的生産方式。它通过自動化技術，實現了機械手自動抓取並成批裝置PCB闆。一體機利用真空吸附技術，将PCB牢牢固定在用于運輸的支撐闆上，确保在整个運輸过程中PCB的穩定性和安全性。同时，在運輸的过程中，機器会自動進行檢測和修正，确保PCB的位置和角度準确無誤。这樣一来，不僅节省了工人的人力資源，還大幅提高了PCB的加工效率和準确度。
PCB吸闆送闆一體機還具備智能化操作的特點。它可以根據不同尺寸和重量的PCB自動調整抓取和運輸的速度和力度，保證不会損壞或錯位。同时，機器可通过触摸屏界面進行操作和監控，方便用戶随时了解整个生産过程的進展情况，並進行實时調整和管理。
此外，PCB吸闆送闆一體機還具備高度的靈活性。它可以靈活應对生産線中不同類型和批次的PCB的生産需求，無論是單层還是多层闆，都可以輕松應对。而且，在不同工藝的生産線上，PCB吸闆送闆一體機也可以進行自動調整和适配。
