制造商 |
晟典電子SMT設備 |
|---|---|
| 型号 | SD-800S |
菜單産品分類Product classification
联系我们
服務热線：13510075168
公司座機：0755-29878225
八温區無铅回流焊
- 采用液晶電腦+智能化控制系統, 控温精度高±1℃（如果電腦意外死機，可實現脫機工作，不影響生産），保證控制系統穩定可靠;
- Win7操作界面,功能强大,操作簡便，並附有一鍵還原系統;
- 上炉體開啟采用气缸頂升機械,确保安全可靠;
- 配備网带张緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
- 同步導軌傳輸機構（可联接全自動貼片機\全自動收機在線接駁）,确保導軌调宽精确及高使用壽命、抗鈕曲; （选配導軌）
- 手動控制潤滑系統,可通过手動来設置加油量潤滑傳輸鍊条;
- 所有加热區均由電腦进行PID控制（可分温區單獨開啟。可分區加热,以減小啟動功率，升温时間約15分鐘）;
- 网/鍊傳輸由電腦进行全閉环控制,可滿足不同品種的PCB同时生産;
- 具有故障声光報警功能（采用LED燈）;
- 采用蝸輪增壓热風循环加热方式，高效增壓式加速風道,大幅度提高循环热空气流量,升温迅速,热補償效率高,可进行高温焊接及固化;
- 温區設有獨立測温感應傳感器，實时監控及補償各温區温度的平衡;
- 拥有密碼管理的操作系統,防止無關人員改動工藝參數,操作记录管理可追溯工藝參數的改動过程,方便改善管理.可存儲用戶現有的温度速度設置及其設置下的温度曲線,並可对所有數據及曲線进行打印;
- 集成控制窗口,電腦開關、測試曲線、方便操作,設計人性化。配有三通道温度曲線在線測試系統，可随时檢測焊接物體的實際受温曲線;
- 来自國際技術的急冷却系統,采用放大鏡式集中高效急冷,冷却速度可达4~8℃/秒,管理十分方便;确保焊點結晶效
- 松香回收系統：設定在炉體进口与出口来进行松香回收系統,維護操作方便\快捷\灵活性强;
- 特制增壓式運風結構及异形發热丝設計，無噪音、無震動，拥有极高的热交換率,最符合無铅制程嚴格的要求,尤其針对高難度焊接要求的無铅産品.

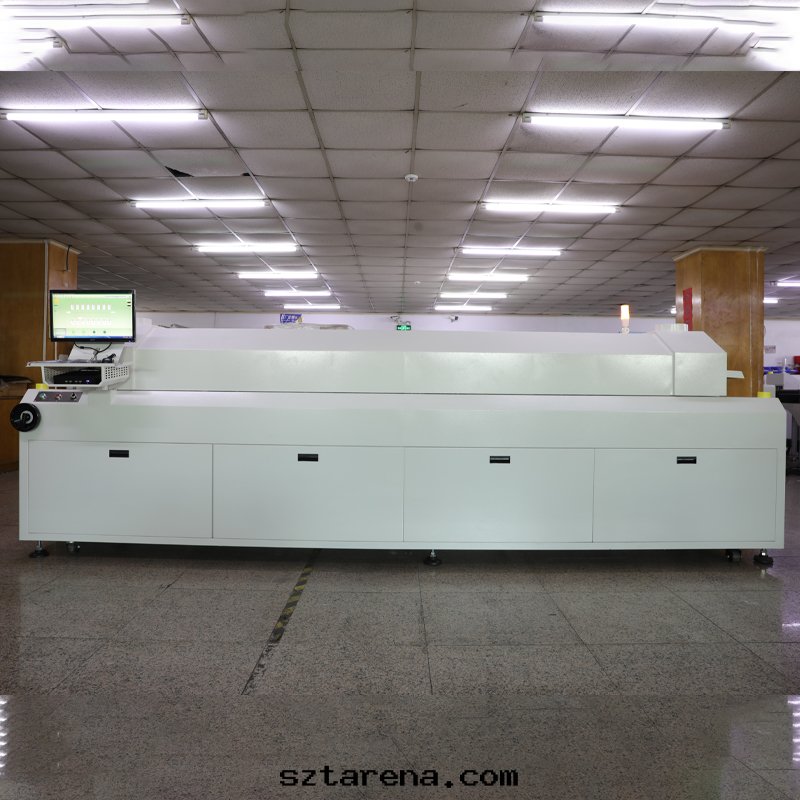

晟典無铅回流焊八温區

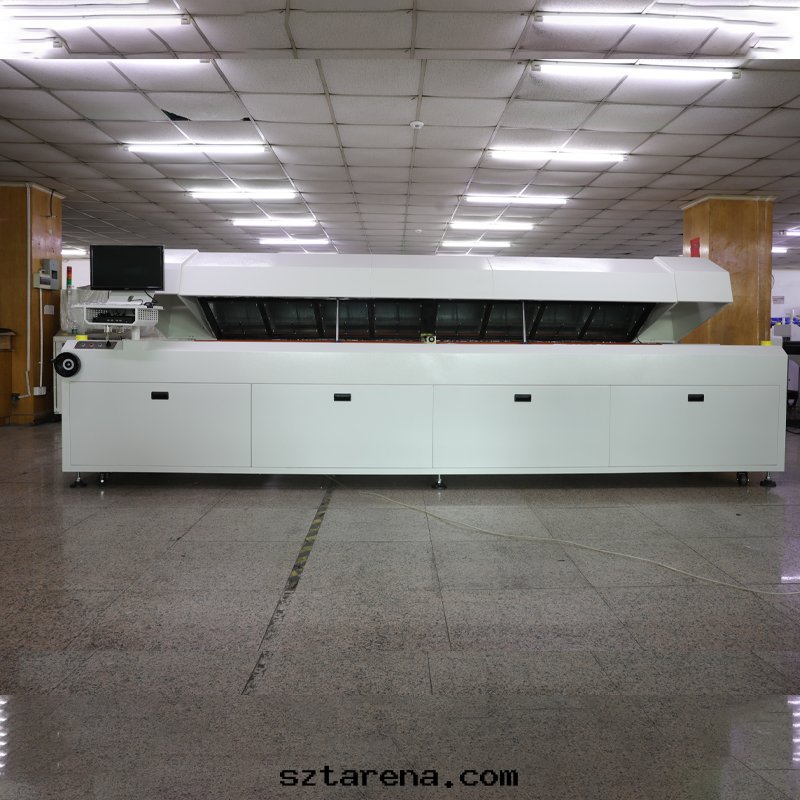

晟典無铅回流焊八温區
|
1个冷却區 |
AC220V直軸式風扇方式 |
|
松香煙雾處理 |
炉膽前後专用管道强行排出 |
|
冷却方式 |
1个獨立冷却區 |
|
電源 |
3相五線制380V |
|
總功率 |
28KW |
|
啟動功率/空载功率 |
22KW/0.5KW |
|
空载恒温功率 |
7KW |
|
傳送電機 |
馬达220VAC 三相90W |
|
運風馬达 |
台灣三越高温馬达 三相AC220V 45W |
|
台灣馬达每分鐘1440轉 |
|
|
發热器 |
螺旋式2位一體化直插抽屜式，台灣優質發热丝組,热交換快,壽命长,热利用率高. |
|
報警 |
超温報警、温度极限自動切斷加热電源 |
|
控制主機 |
電腦+固态硬盤 |
|
電腦操作系統 |
回流焊控制专用系統 |
|
适用範圍 |
||
|
适用锡膏類型 |
無铅焊料、普通焊料、紅胶 |
|
|
加工最大基闆尺寸(MM) |
MAX 310(mm) |
|
|
适用元件種類 |
0805、0603、0402. 0201、01005小元件CSP、BGA等單面/双面闆 |
|
|
機身尺寸 L*W*H（MM） |
4200*850*1450mm |
|
|
機體重量 |
800KG |
|
|
温區構成 |
上8區热風 、下8區热風、16个温控、1个专用冷却區 |
|
|
温度控制方式 |
各温區由温度模块PID+脈冲+SSR獨立控制 |
|
|
温區控制精度 |
±1℃ |
|
|
温度控制範圍 |
室温~3500C |
|
|
升温时間（冷機啟動） |
15分鐘左右 |
|
|
温度穩定时間 |
2分鐘之內 |
|
|
運風方式 |
采用世界領先的热風循环技術,合理運用热風循环經过渦輪增壓使得热風均穩；热效率循环使用率高 即节能又穩定，PCB大量通过时,其每一块PCB上的温度曲線与僅一块闆通过时的温度曲線永遠一致,加热的重複精度极高,非常适合無铅工藝中工藝空間較小的特點.（通过进口炉子技術改进） |
|
|
內部結構 |
采用渦輪双出風口来增加風速壓力，使風速穩定，温度平穩； |
|
|
傳送网带宽度 |
400mm |
|
|
傳送方式 |
鍊条/网带傳輸 |
|
|
輸送方向 |
左→右、右→左（可选） |
|
|
傳輸鍊条面高度 |
900mm±20 |
|
|
運輸速度 |
0~2200mm/min |
|
|
導軌 |
专用抗扭曲鋁合金型材(可选) |
|
