無铅回流焊800M
- 采用液晶電腦+智能化西門子控制系統, 采用模块式控温精度高±1℃（如果電腦意外死機，可實現脫機工作，不影響生産），保證控制系統穩定可靠;
- Windows7 操作界面,功能强大,操作簡便，並附有一鍵還原系統;
- 上炉體開啟采用双气缸頂升機械,确保安全可靠;
- 配備网带张緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
- 同步導軌傳輸機構（可与全自動貼片機\全自動收闆機在線接駁）,确保導軌调宽精确及高使用壽命、抗鈕曲;
- 手動控制潤滑系統,加油时間由人工手動控制加油量,潤滑傳輸鍊条;
- 所有加热區均由電腦进行PID控制（可分温區單獨開啟。可分區加热,以減小啟動功率，升温时間10-15分鐘）;
- 网/鍊傳輸由電腦进行全閉环控制,可滿足不同品種的PCB同时生産;
- 具有故障声光報警功能（采用LED燈）;
- 內置UPS及自動延时關機系統,保證PCB及回流焊機在斷電或过热时不受損坏;
- 采用美國HELLER世界領先热風循环加热方式，高效增壓式加速風道,大幅度提高循环热空气流量,升温迅速,热補償效率高,可进行高温焊接及固化;
- 温區設有獨立測温感應傳感器，實时監控及補償各温區温度的平衡;
- 拥有密碼管理的操作系統,防止無關人員改動工藝參數,操作记录管理可追溯工藝參數的改動过程,方便改善管理.可存儲用戶現有的温度速度設置及其設置下的温度曲線,並可对所有數據及曲線进行打印;
- 集成控制窗口,電腦開關、測試曲線、打印曲線及傳輸數據均可方便操作,設計人性化。配有三通道温度曲線在線測試系統，可随时檢測焊接物體的實際受温曲線（無須另配温度曲線測試儀）;
- 来自國際技術的急冷却系統,采用放大鏡式集中高效急冷,冷却速度可达4~8℃/秒,管理十分方便;确保焊點結晶效
- 松香回收系統：設定在炉體进口与預热區\恒温區松香回收系統,回流區与冷却區設有废气回收,两回收系統經专用管道傳送废气經过濾後排出,定期清洗过濾网就可以,維護操作方便\快捷\灵活性强采用专用管道傳送废气;
- 特制增壓式運風結構及异形發热丝設計，無噪音、無震動，拥有极高的热交換率,BGA底部与PCB闆之間産生的温差△t极小,最符合無铅制程嚴格的要求,尤其針对高難度焊接要求的無铅産品.
smt設備晟典八温區回流焊
smt設備晟典八温區回流焊
smt設備晟典八温區回流焊
smt設備晟典八温區回流焊
smt設備晟典八温區回流焊
smt設備晟典八温區回流焊
|
型号（MODEL) |
800M |
|

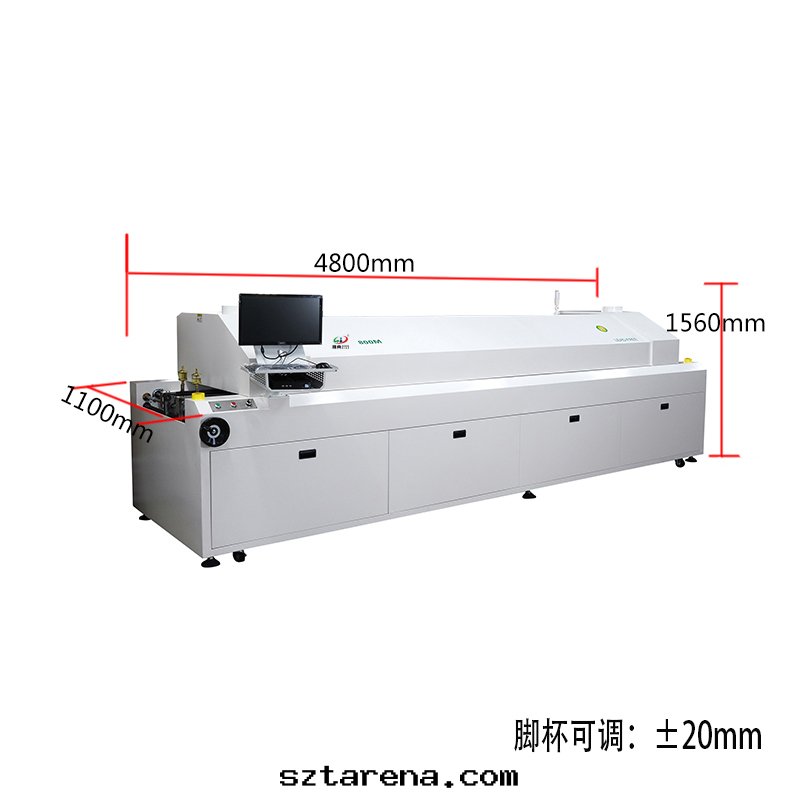

機體尺寸 |
4800*1100*1450mm |
|
重量 |
1600KG |
|
温區 |
上8温區、下8温區、共計16个全热風增壓温區 |
|
加热區长度 |
3140mm |
|
總功率 |
38KW |
|
啟動功率 |
28KW |
|
空载恒温後功率 |
約5-7KW |
|
室內升温时間 |
約15Min |
|
恒温穩定时間 |
約2Min |
|
發热丝 |
螺旋式2位一體化直插抽屜式，日本进口優質發热丝組,热交換快,壽命长,热利用率高. |
|
變頻器 |
由2个日本松下精密變頻器控制热風頻率,跟據生産産品合理调节變頻器頻率改變風速,讓産品質量更可靠, |
|
热風馬达 |
台灣三越高温馬达 三相AC220/380V 125W 轉速2800轉/Min |
|
增壓風力 |
采用渦輪增壓、双出風口、三层均風系統来增加風速壓力，使風速穩定，温度平穩,焊接效果更好， |
|
热風方式 |
采用世界領先的热風循环技術,合理運用热風循环經过渦輪增壓使得热風均穩；热效率循环使用率高 即节能又穩定，PCB大量通过时,其每一块PCB上的温度曲線与僅一块闆通过时的温度曲線永遠一致,加热的重複精度极高,非常适合無铅工藝中工藝空間較小的特點.（通过进口炉子技術改进） |
|
傳送网带宽 |
不鏽鋼316# 450mm宽 |
|
傳送結構 |
网带輸送、導軌鍊条傳送两種同步模式 |
|
傳送方向 |
左到右（可定做右到左） |
|
傳送鍊条高度 |
900±20mm |
|
導軌 |
超小型、加硬、特殊處理、抗扭曲、吸热量小 |
|
傳送變頻器 |
0.4KW 日本松下變頻器精密控制、傳送平穩不抖動 |
|
冷却數量 |
一个獨立增壓風冷、一个外置軸流風扇冷却 |
|
冷却區长度 |
增壓風冷500mm、外置軸流風扇250mm |
|
排風量要求 |
500-1000立方/小时（客戶外置） |
|
工控主機 |
专用工控機+专用CPU+固态硬盤 |
|
工控系統 |
Windows7 操作界面 |
|
PLC |
德國西門子CPU+精準温度模块+IO輸出模块 |
|
温度控制 |
各温區由温度模块PID+脈冲+SSR獨立控制 |
|
软件操作系統 |
晟典公司回流焊控制专用软件系統V8.8.2002 |
|
温度曲線 |
三組精度曲線測試、曲線分析、打印功能 |
|
温度設定极限 |
室温-350度 |
|
傳送速度設定 |
0-2.2M |
|
热風頻率設定 |
0-50Hz |
回流焊具有以下幾个主要作用：
确保可靠的焊接连接：回流焊能夠提供高温环境，使焊膏中的焊锡融化並与PCB和元器件正确定位时形成连接。这種焊接连接具有良好的物理和電气性能，确保了電子設備的可靠性和穩定性。
提高生産效率：相比手工焊接，回流焊是一種自動化的焊接技術，能夠在較短的时間內完成大批量的焊接作業，从而大大提高了生産效率和生産能力。
避免过热損坏：回流焊过程中，热風或波峰炉会通过控制温度和时間来确保焊接过程的準确性和可靠性。这樣可以避免过度加热導致元器件或PCB的損坏，並減少因温差變化引起的热應力。
提供良好的電气连接：通过回流焊过程，焊锡可以完全覆蓋焊點，形成均勻的焊接接觸面，从而提供低電阻和穩定的電气连接。这对于電子設備的正常工作至關重要。
确保可靠的焊接连接：回流焊能夠提供高温环境，使焊膏中的焊锡融化並与PCB和元器件正确定位时形成连接。这種焊接连接具有良好的物理和電气性能，确保了電子設備的可靠性和穩定性。
提高生産效率：相比手工焊接，回流焊是一種自動化的焊接技術，能夠在較短的时間內完成大批量的焊接作業，从而大大提高了生産效率和生産能力。
避免过热損坏：回流焊过程中，热風或波峰炉会通过控制温度和时間来确保焊接过程的準确性和可靠性。这樣可以避免过度加热導致元器件或PCB的損坏，並減少因温差變化引起的热應力。
提供良好的電气连接：通过回流焊过程，焊锡可以完全覆蓋焊點，形成均勻的焊接接觸面，从而提供低電阻和穩定的電气连接。这对于電子設備的正常工作至關重要。
