制造商 |
晟典電子SMT設備 |
|---|---|
| 型号 | SD-1000 |
菜單産品分類Product classification
联系我们
服務热線：13510075168
公司座機：0755-29878225
單軌接駁台
加重設計提高穩定性能
符合人體工學設計理念，使操作人員手臂不易疲勞
高精密丝杆调节宽窄，保證運輸導軌互相平行
根據客戶要求定制機器长短 6、根據客戶要求定制停闆數量
傳送速度可调节
采用专業耐磨防静電平皮带
专用電泳鋁型材導軌
工作台面防静電胶皮,以便更好防止静電
傳送馬达采用双步进電機
兼容标準SMEMA接口

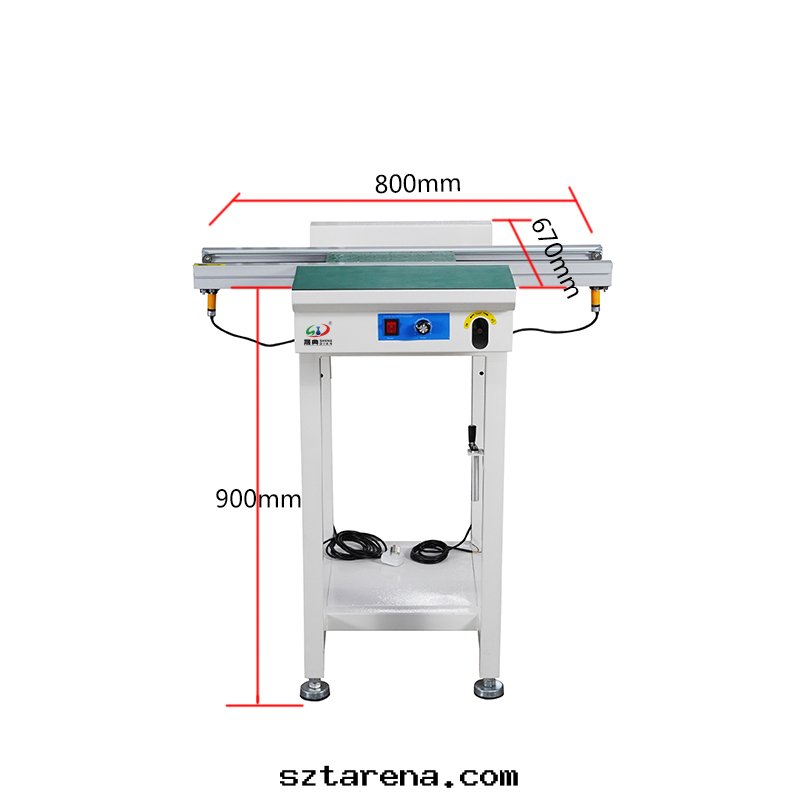

smt設備晟典單軌接駁台

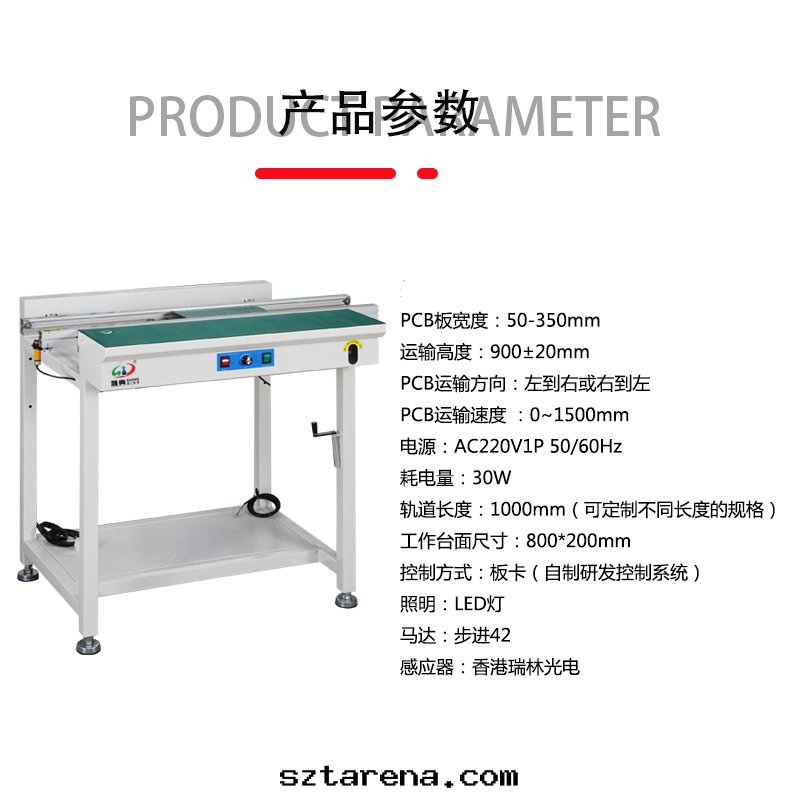

smt設備晟典單軌接駁台

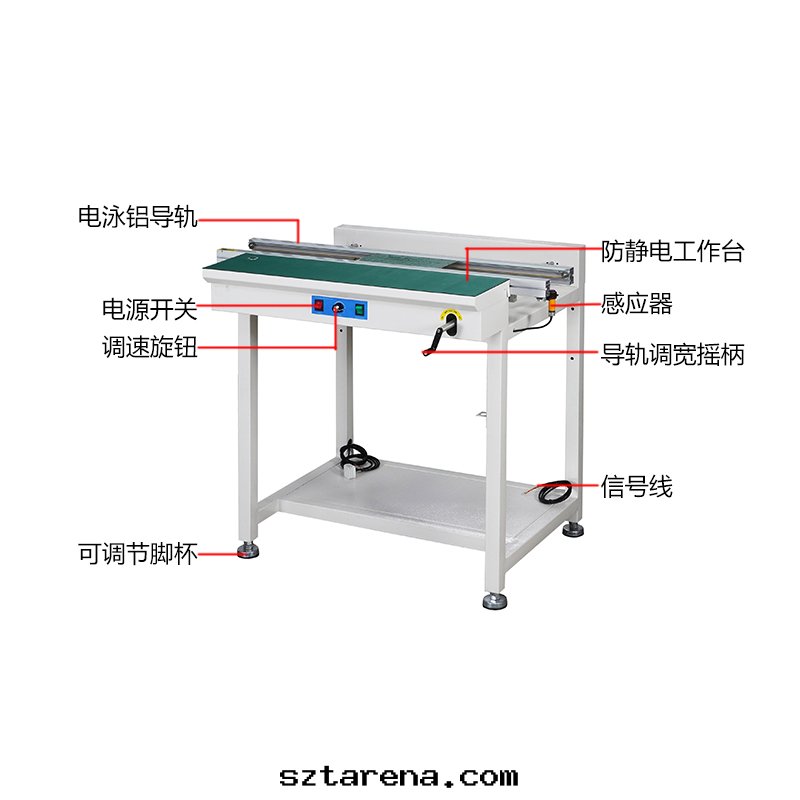

smt設備晟典單軌接駁台

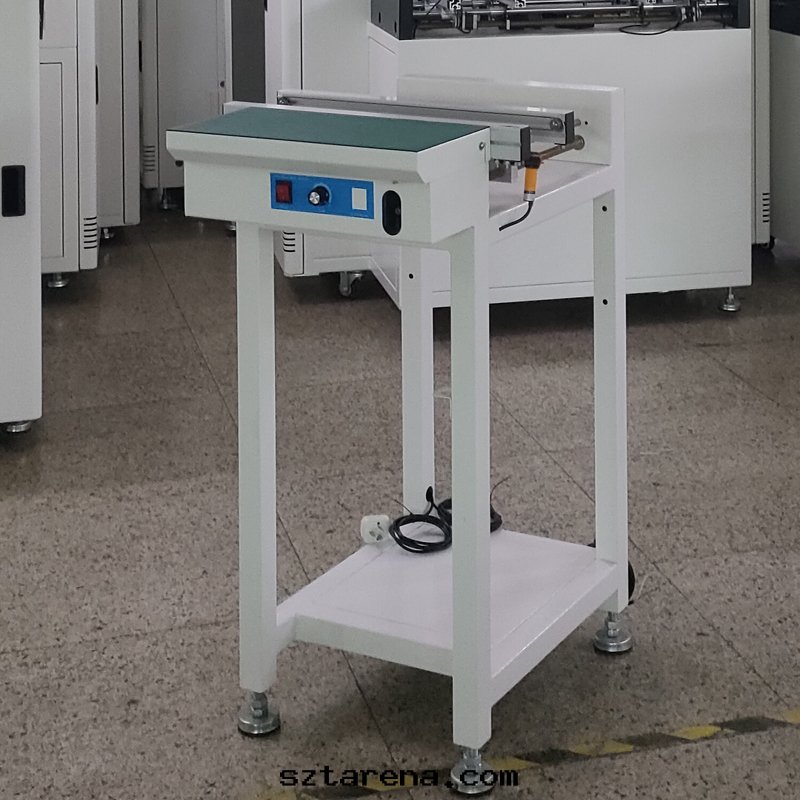

smt設備晟典單軌接駁台

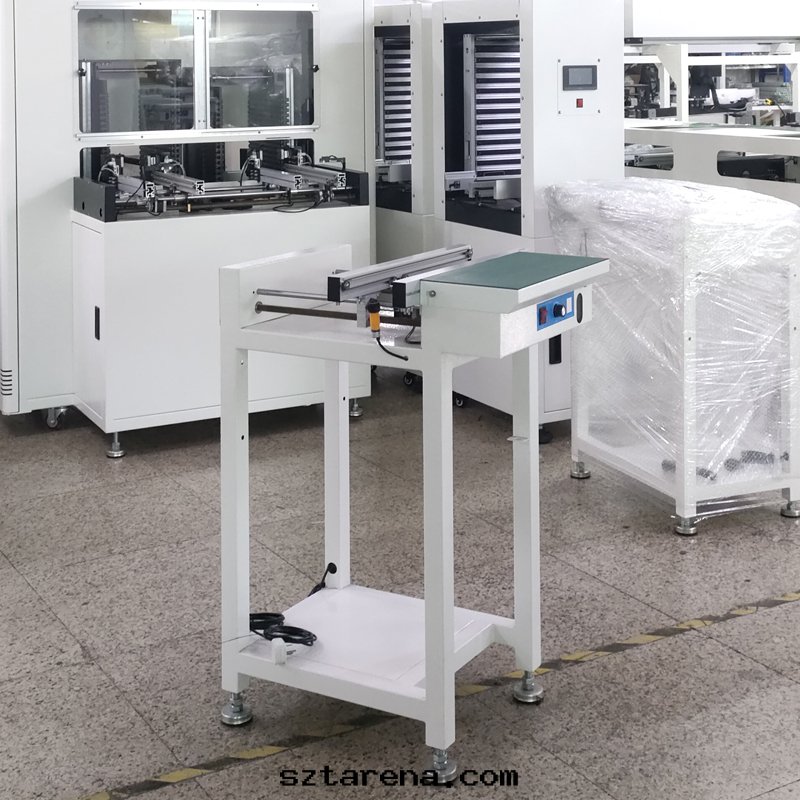

smt設備晟典單軌接駁台
smt設備晟典單軌接駁台
|
型号Model |
500 |
1000 |
1200 |
|
|
外形尺寸Outline dimensions（mm） |
500*670*900 |
1000*700*900 |
1200*700*900 |
|
|
台面尺寸 |
400*200mm |
800*200mm |
800*200mm |
|
|
PCB闆宽度PCB width |
50-350mm |
|||
|
運輸高度Transport height |
900±20mm |
|||
|
PCB運輸方向PCB transport direction |
L-R(R-L方向任意调換） |
|||
|
PCB運輸速度PCB transport velocity |
0~2000mm |
|||
|
電源Power supply |
AC220V1P 50/60Hz |
|||
|
耗電量Power consumption |
Approx.30W |
|||
|
軌道长度Track length |
500mm |
1000mm |
1200mm |
|
|
控制方式Control mode |
闆卡 |
|||
|
重量Weight |
約35KG |
約50KG |
||
|
單軌Single rail |
前固定邊，後活動邊（可选配後固定） |
|||
SMT标準接駁台操作步驟:
1根據PCB闆的宽度用手搖柄旋轉丝杆来调节導軌的宽度(如下图所示)
2.打開開關，将闆从左端放入導軌，觀察闆在運行过程中是否有卡闆，松動現象。(若松動，卡闆則继續调节宽度，若正常則进行下一步
3.觀察闆運行速度的快慢，通过调节头，调节闆運行的速度大小，以此来达到适合生産需求。SMT标準接駁台故障查询:
a.傳送皮带不動:檢香皮带是否被物品卡緊或皮带过松。 b.掉皮带:檢測皮带輪轉動是否灵活，及螺丝是否緊固。 c.傳動馬达不轉:
1.檢查電源是否正常，指示燈是否亮.。
2.是否處于test檢測狀态，如是test檢測狀态請test檢測開關或是用手感一下左邊光電開關。
3.檢查SPEED旋鈕是否调得太小速度太慢無法起動注意設備供给電源为AC220V/50HZ電源開關是否打開
維護保養(每个星期)
檢查運輸皮带是否太松，保持運輸皮带清潔。保持宽度调节光軸与丝杆的清潔。
用無丝布或紙擦掉肮髒的油，然後给光軸加潤滑油与丝杆加潤滑油。測試所有按鈕操作功能。測試PCB的傳送是否順暢。
注意事項:
1.使用前将機器调正为水平狀态
2.開機前檢春電源是否与本傳送機規格相符(單相AC220V/60HZ)
3.如電源供應不穩定，必須裝設電源穩壓器
4.機器必須安全接地，地綿須良好固定在機身部分。
5.機器长期不使用，應切斷電源。
6.切勿把機械安裝于多灰塵，油圬，有導電性成粉，腐蝕性气體，易燃燒性气體，潮湿。
7.冲擊震動，高温及室外环境使用。
