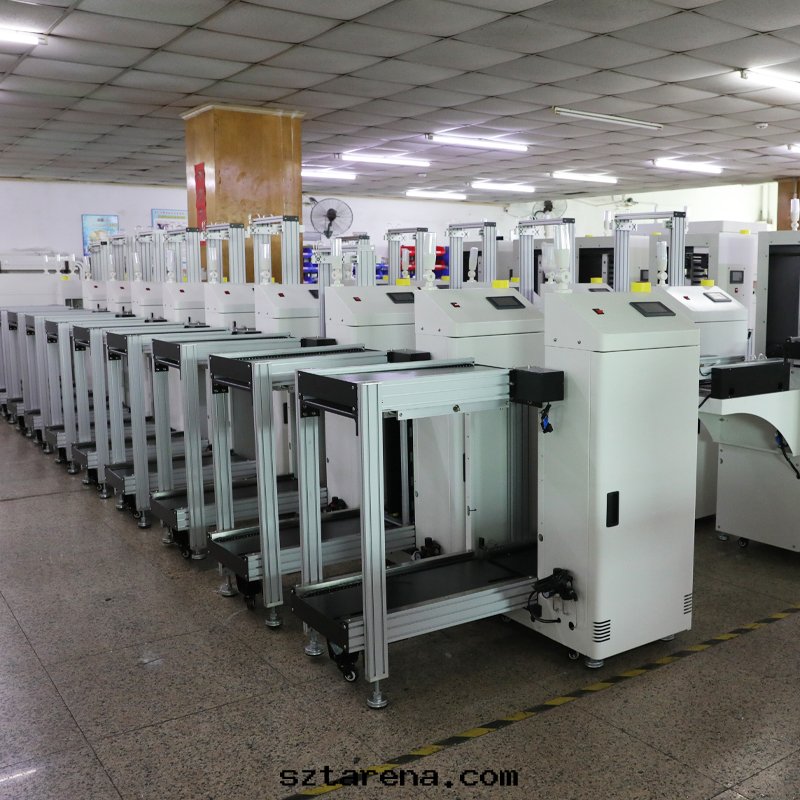

SMT下闆機的操作与維護指南

SMT下闆機的操作与維護指南，綜合設備運行邏輯与現场實踐要點：

‌标準操作流程‌

‌開機準備‌

确認气壓表壓力穩定在 ‌0.4~0.55 MPa‌，電源连接牢固‌。

调整軌道宽度适配PCB尺寸，确保傳輸間隙約 ‌1mm‌，避免刮擦元件‌。

輸出端放置空周轉箱，檢查箱體承重能力与PCB尺寸匹配‌。

‌運行監控‌

啟動後設備自動接收PCB至暫存區，通过傳感器定位傳輸‌。

密切觀察分揀動作：

‌合格闆‌：機械臂轉移至周轉箱堆疊，單箱容量达80%需更換空箱‌。

‌不合格闆‌：气動分揀機構導向返修區，響應时間需 ‌<0.5秒‌‌。

操作員禁止进入機械臂活動範圍，突發异常立即觸發急停按鈕‌。

‌收尾管理‌

滿箱PCB轉移时轻拿轻放，防元件脫落或闆變形‌。

保存生産數據日志，按規程關閉電源与气閥‌。

安全与效能要點‌

‌环境控制‌：温度 ‌20~28℃‌、湿度 ‌50~60%‌，防止静電損傷‌。

‌分揀系統校準‌：定期測試NG闆分揀路徑準确性，避免混闆‌。

‌緊急處理‌：卡闆时先斷气斷電，再用专用工具取出，禁止强拉硬拽‌。

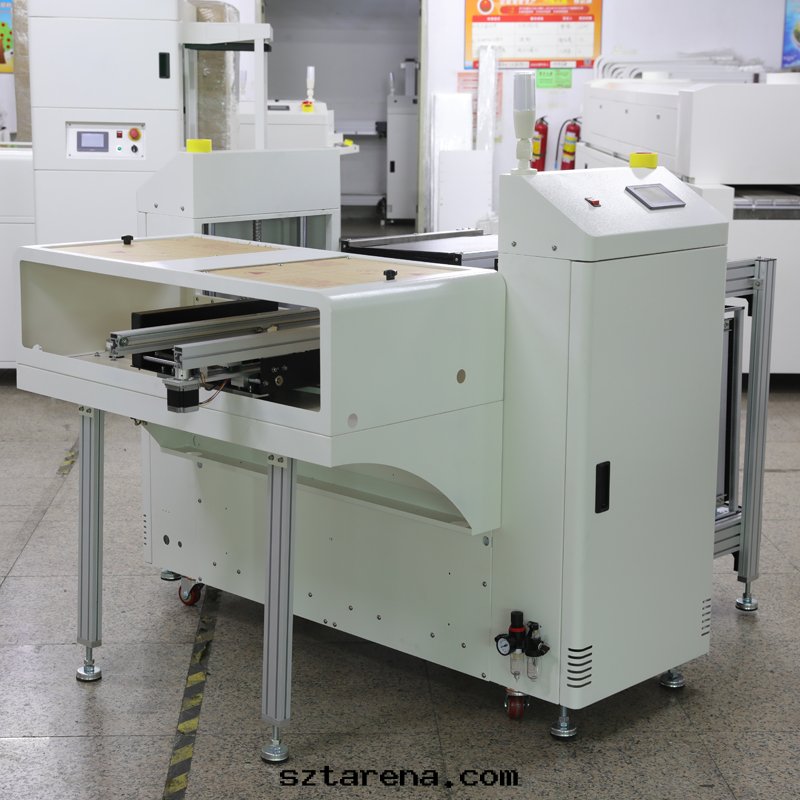

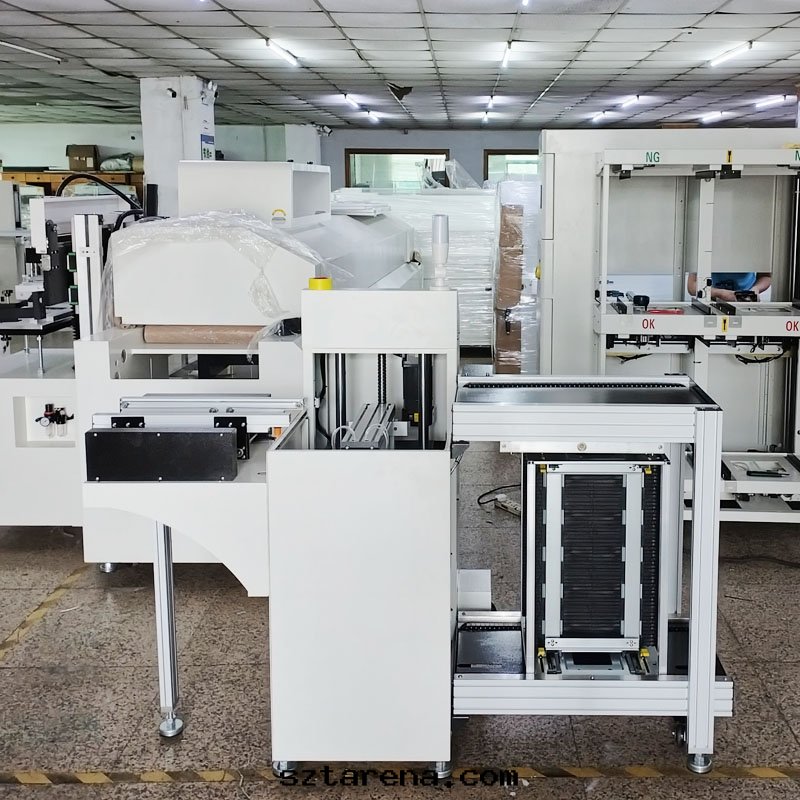

線路闆上料機的核心技術參數及配置

線路闆上料機的核心技術參數及标準配件配置：

‌一、核心技術參數‌

‌機械尺寸：

- 外形尺寸（L×W×H）：1075×765×1230mm（最小型号）至1605×1005×1224mm（最大型号）
- 設備重量：170kg（最小）-260kg（最大）

‌PCB兼容性：

- 支持闆尺寸：50×50mm ~ 最大625×510mm（依型号遞增）
- 闆厚範圍：0.6-4.0mm
- 傳送高度：900±30mm（可调）

‌電气性能：

電源：單相220V 50/60Hz
- 功率：≤300W
- 气壓需求：5kgf/cm²（气缸驅動）

‌效率与容量：

- 存闆量：48-50片（迷你型）至50片（料箱式）
- 升降步距：10/20/30/40mm多檔可选
- 傳輸速度：0~10闆/分鐘

‌自動化控制：

- PLC控制系統（日本松下/台达品牌）
- 觸摸屏人機界面，支持故障自診斷
- SMEMA通信接口（四芯信号線）

‌二、關鍵功能配件‌

‌定位与保護系統‌

中心拍闆機構：自動校正PCB位置，精度±0.1mm

限位裝置+防偏系統：对角限位块防止位移

推闆保護气缸：带洩壓功能，避免PCB損傷 ‌

‌核心驅動部件‌

升降機構：铸件升降台+台灣TBI滾珠丝杆

傳動組件：日本SMC气缸（平穩推闆）

调宽機構：電動控制，兼容不同闆尺寸 ‌

‌控制与檢測單元‌

微電腦控制闆（双层電路設計）

歐姆龍光電開關（定位檢測）

声光報警模块（过载/卡闆實时警示） ‌

‌三、可选拓展配置‌

‌料框兼容‌：支持355×320×563mm至630×530×570mm料箱尺寸 ‌

‌方向定制‌：左→右/右→左双向傳送（需預置）

‌安全升級‌：急停按鈕+过载保護继電器 ‌

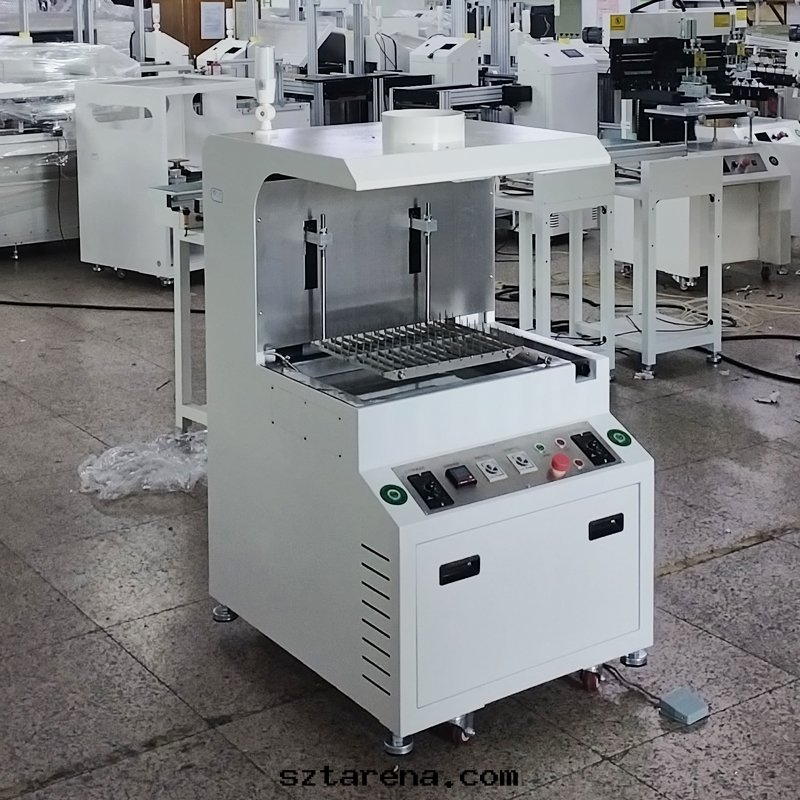

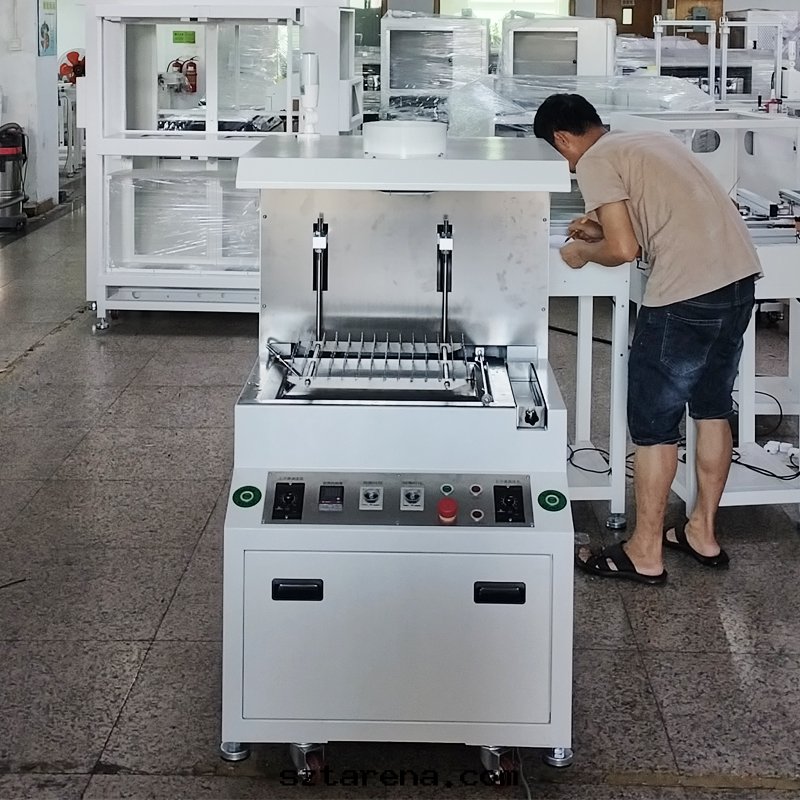

Smt浸焊機标準操作流程及關鍵要點

Smt浸焊機标準操作流程及關鍵要點：

‌一、操作流程‌

‌設備預热‌

提前60分鐘開機，锡炉温度設定250-280℃（無铅工藝需达260℃±5℃）‌

气壓系統保持0.5MPa穩定值（若設備配備）‌

‌助焊劑處理‌

僅使PCB铜箔面接觸助焊劑，防止元件污染‌

噴雾系統需每周用酒精清洗噴嘴及回收盒‌

‌浸焊操作‌

以‌5-10°斜角‌緩慢浸入锡液（推薦傾角低于30°）‌

深度控制：闆厚的50%-70%，浸焊时間嚴格限定‌3-5秒‌‌

每完成4块PCB需刮除锡面氧化物‌

‌焊後處理‌

呈5-10°角勻速提闆，避免焊點拉尖‌

移至安全區自然冷却，嚴禁觸碰未固化闆面‌

冷却後側放于防静電器具，不同機型分隔存放‌

‌二、安全与質控‌

‌个人防護‌

操作时身體距離锡槽≥30cm，佩戴防静電手环‌

‌焊前檢查‌

确認元件無偏移/浮起，重點檢查IC方向‌

‌焊後檢验‌

焊點需飽滿無漏焊、虛焊、短路或锡珠‌

不良品用紅色标签标識並记录‌

‌三、設備維護‌

‌日常維護‌

關機後立即清理锡渣/助焊劑殘留，酒精擦拭設備表面‌

‌专項保養‌

每周清洗助焊劑噴雾系統：切換酒精模式自動冲洗‌

預热器區域每周清除積碳‌

‌四、异常處理‌

焊接不飽滿时可‌二次浸焊‌（速度需加快）‌

設備异常立即觸發緊急停止按鈕

smt浸焊機的應用領域

SMT浸焊機 主要用于電子制造領域，具體應用场景包括：
消費電子
智能手機、電腦等設備的主闆需要高密度元件貼裝，浸焊機通过精準焊接微型元件（如0603封裝）實現功能模块集成。 ‌1
汽車電子
ECU控制闆、傳感器等部件需抗震動設計，浸焊工藝能确保焊接强度，适應複雜車载环境对可靠性的要求。 ‌1
通信設備
高頻信号處理闆对布局精度要求极高，浸焊技術可減少寄生效應，提升信号傳輸效率。 ‌1
自動化生産
与回流焊、AOI檢測設備联動，實現自動化産線高效運轉，降低人工成本。

SMT上料機带接駁功能

SMT上料機（通常稱为自動接料機）带有接駁功能是其核心特點之一，主要用于實現料带的自動连接和傳輸，以提高生産線效率、減少停機时間並防止錯料問題。以下是綜合相關搜索結果的關鍵信息：

1. ‌核心功能和原理‌

‌自動接駁功能‌：这類設備通过智能系統自動对齊並连接新旧料带，支持紙带和胶带類型（如8MM胶带），接駁成功率可达90%-95%以上。它能自動檢測空料位置、裁剪多餘料带，並通过防錯料識别系統确保物料一致性，避免生産線中斷。

‌兼容性与操作模式‌：可處理宽度範圍为12MM-88MM的物料，部分型号（如INVENTEC AS-108）支持手動接駁輔助功能（如伸縮接料卡鉗），並允许在自動或手動模式間切換，以适應不同生産需求。

‌系統集成‌：設備通常具備与MES（制造执行系統）连接的功能，實現數據實时上傳和工單監控，提升生産管理的智能化水平。

2. ‌主要特點和優勢‌

‌高效性与穩定性‌：在高速生産环境中（如消費電子或汽車電子領域），自動接駁功能可支撐每小时1500-2000片PCB闆的處理速度，顯著減少人力投入（單線人力节省50%）。

‌附加功能‌：包括空料自動裁切、RC測值（電阻電容檢測）、丝印对比及防静電設計，确保过機良率高（紙带达95%以上，胶带略低但可通过預撕膜優化）。

‌适應性‌：适用于SMT生産線、線邊倉或倉庫场景，能無缝对接貼片機等設備，形成閉环作業系統。
