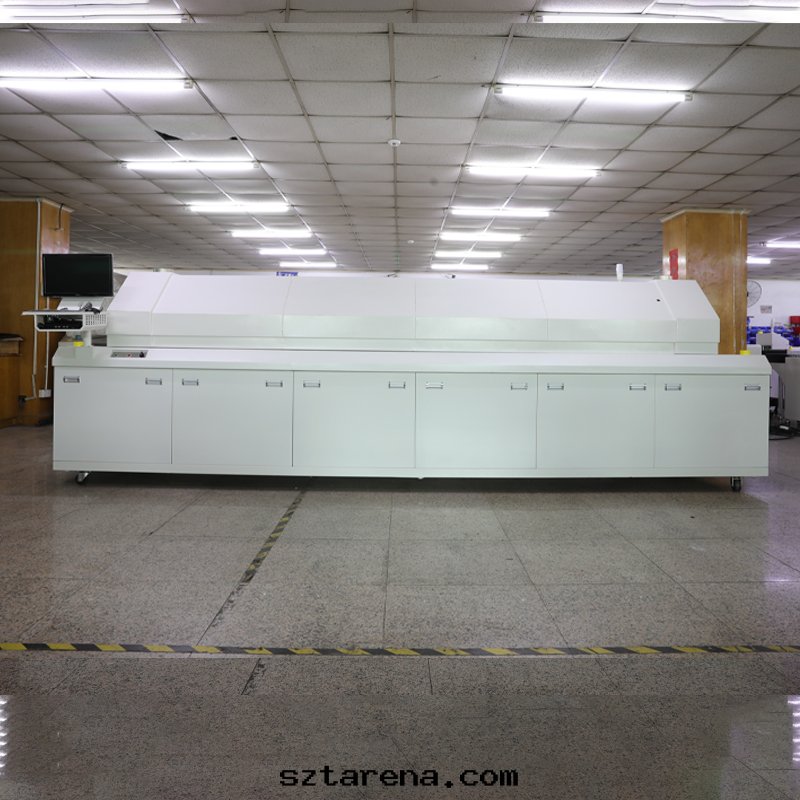

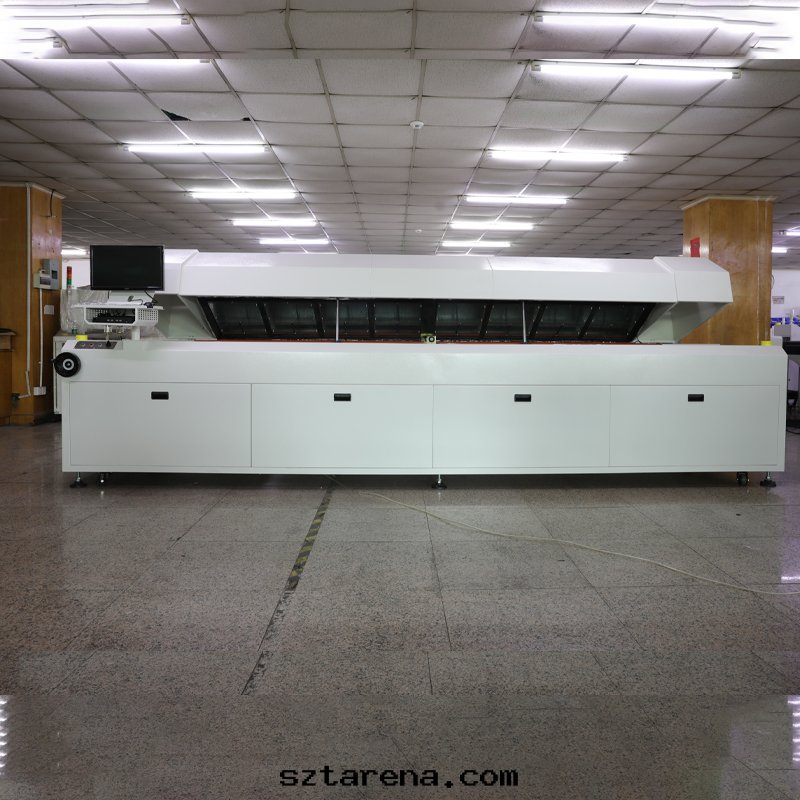

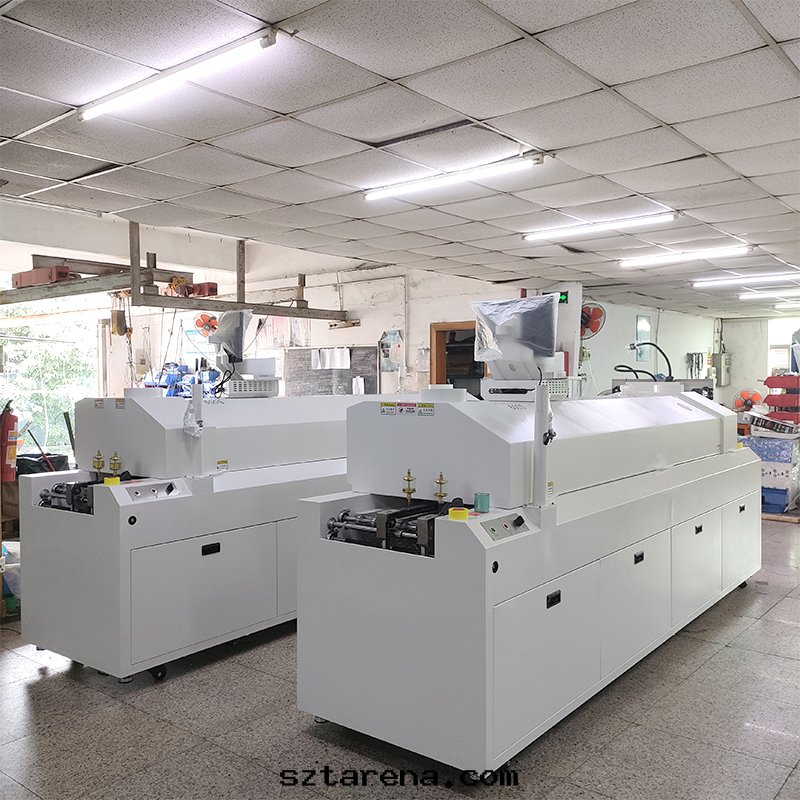

回流焊設備的操作流程与方法

回流焊設備的操作流程与方法主要包括以下步驟：

一、操作前準備

‌設備檢查‌

清潔設備內部，确保無雜物殘留‌。

檢查急停開關是否複位，電源線连接是否穩固。

调整導軌宽度至PCB闆适配尺寸‌。

‌參數預設‌

根據焊接需求选擇預設温度曲線（如預热區、保温區、回流區、冷却區）‌：

‌預热區‌：60-130℃，防止热冲擊損坏元器件‌。

‌保温區‌：120-160℃，揮發助焊劑潮气‌。

‌回流區‌：220-250℃，锡膏熔融形成焊點‌。

‌冷却區‌：快速降温固化焊點‌。

獨立调节各温區目标温度及傳送带速度‌。

二、焊接流程

‌PCB闆預處理‌

均勻塗抹锡膏于焊盤，避免受热不均‌。

貼片機精準安裝元器件‌。

‌啟動焊接‌

通電開機，选擇預設曲線或自定义參數‌。

待各温區达到設定温度（綠燈亮起）後，将PCB放入傳送带。

确保PCB连續进闆，方向正确且間距适当。

‌回流焊模式運行‌

‌升温區‌：快速升温至預設值，功率越高升温越快‌。

‌保温區‌：温度趨近焊接點，锡膏開始融化‌。

‌焊接區‌：恒温固化焊點（如230℃維持120秒）‌。

‌冷却區‌：自動降温至安全温度。

三、注意事項

‌温度校準‌：使用温度傳感器實測温區數據，精细调整參數‌。

‌双面闆焊接‌：先完成一面焊接，冷却後再进行另一面‌。

‌安全防護‌：焊接後待温度降至室温再取闆，避免燙傷。

‌設備維護‌：定期斷電檢查，确保風機及傳送带運行正常。

無铅技術对回流焊的要求

無铅技術对回流焊設備及工藝提出以下核心要求：

一、設備性能要求

‌温區數量与长度‌

至少需配置‌8个温區‌，優选≥10温區，以滿足複雜温度曲線调控需求。

加热區长度越长，越利于温度曲線的精确控制。

‌温度控制精度‌

温度波動需≤±0.2℃，确保焊接穩定性。

傳輸带橫向温差≤±2℃，防止局部过热或冷焊。

‌最高加热能力‌

加热上限需≥250℃，适配無铅焊料高熔點特性（通常245-260℃）。

二、工藝參數規範

‌温度曲線設置‌

‌預热區‌：升温速率0.7-1.5℃/s，避免热冲擊‌45；温度100-180℃，时間60-120秒。

‌回流區‌：峰值温度220-250℃，持續时間30-90秒‌27；冷却速率≥6℃/s，減少热應力。

保温區时間比有铅工藝縮短20-30秒，温度提高約10℃。

‌材料适配性‌

焊料需符合‌Rohs标準‌的锡银铜合金；

助焊劑必須为‌無铅专用型‌，鹵素含量≤0.1%。

三、質量控制与安全

‌實时監測‌

設備需內置或外接‌温度曲線采集器‌，實时校準炉温。

‌焊後檢測‌

强制执行X光檢查、剪切測試、拉力測試等全項目檢測。

‌安全防護‌

配備酸性气體过濾系統，控制焊接煙雾污染；

操作人員需穿戴防護裝備，嚴格培訓無铅工藝風險‌。

‌關鍵差异‌：相比有铅工藝，無铅回流焊需‌更高温區數量‌（8温區起步）、‌更嚴温差控制‌（±2℃）、‌更快冷却速率‌（>6℃/s），並匹配专用焊料及助焊劑‌。

回流焊温度曲線在SMT工藝中的作用

回流焊温度曲線在SMT工藝中通过精确控制各階段温度變化，确保焊接質量与可靠性，其核心作用及技術要點如下：

一、温度曲線的核心作用

‌保障焊接質量‌

優化焊料熔融与潤湿过程，防止橋接、虛焊、冷焊等缺陷‌1。

預热區控制热應力，避免元器件開裂或PCB變形（升温斜率≤3℃/s）‌。

冷却區快速固化焊點（降温速率1-4℃/s），減少氧化与晶粒粗化‌。

‌提升生産效率与良品率‌

恒温區（120-160℃）均衡PCB整體温度，消除"立碑"、"燈芯效應"等缺陷‌。

回流區峰值温度与持續时間（如230℃/30-60秒）确保焊點合金层致密性‌。

‌保護元器件与基闆‌

避免超温損坏热敏感元件（如超过230℃導致電容失效）‌。

預热區溶劑揮發与助焊劑活化，清除焊盤氧化物‌。

二、工藝優化關鍵點

‌曲線設計原則‌：

冷却區斜率需与回流區鏡像对稱，确保焊點結構致密‌。

使用热電偶實測多點温度，校準橫向温差（需≤±2℃）‌。

‌缺陷預防‌：

預热过快→锡珠；过慢→氧化；回流不足→虛焊；冷却过慢→焊點發暗‌。

双面闆需分面焊接，避免二次受热損傷‌。

回流焊温度曲線是SMT良率的決定性因素，需根據焊膏特性、PCB层數及元件布局動态调整，並通过炉温測試儀持續验證‌。

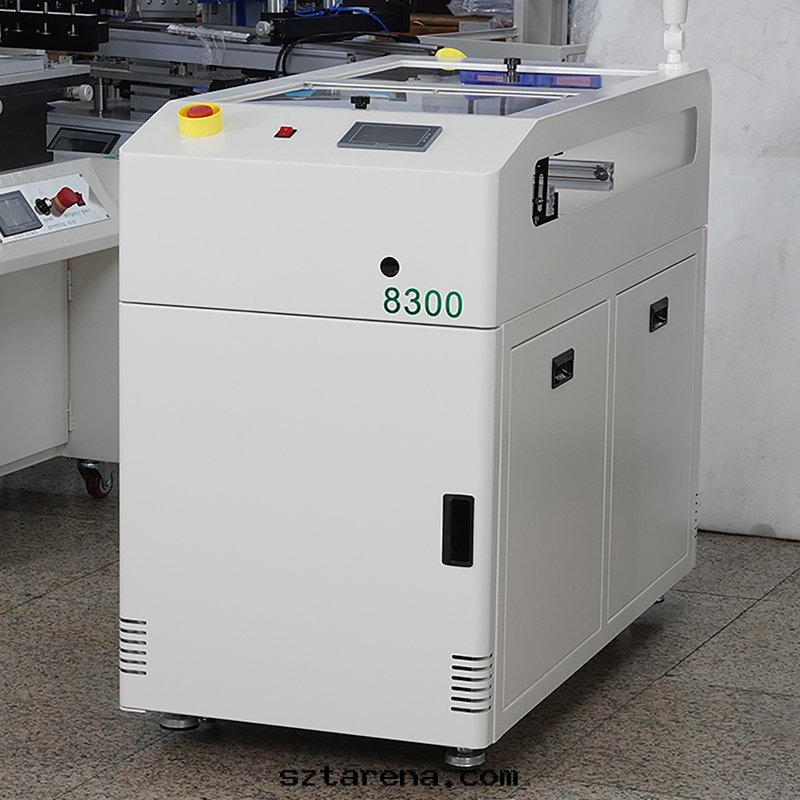

SMT篩选接駁台優勢分析

SMT篩选接駁台通过集成智能分揀与緩冲功能，顯著提升電子制造産線的效率与品質管控能力，其核心優勢如下：

核心功能優勢：

1.‌智能分揀与品質隔離‌
通过光電傳感器接收AOI/SPI等檢測設備的NG信号，自動将缺陷PCB切換至副軌道輸送到維修區，避免不良品流入回流焊等關鍵工序，攔截率可达99%‌23。合格品則通过主軌道直通下道工序，實現全自動品質分流。

2.‌高效双軌並行緩存‌
双軌道設計支持同时緩存多块PCB（典型容量20块），主軌用于正常生産流，副軌作为應急緩存區。当貼片機滿負荷或下工序設備故障时，副軌持續收闆，維持50%産能，減少停機損失。

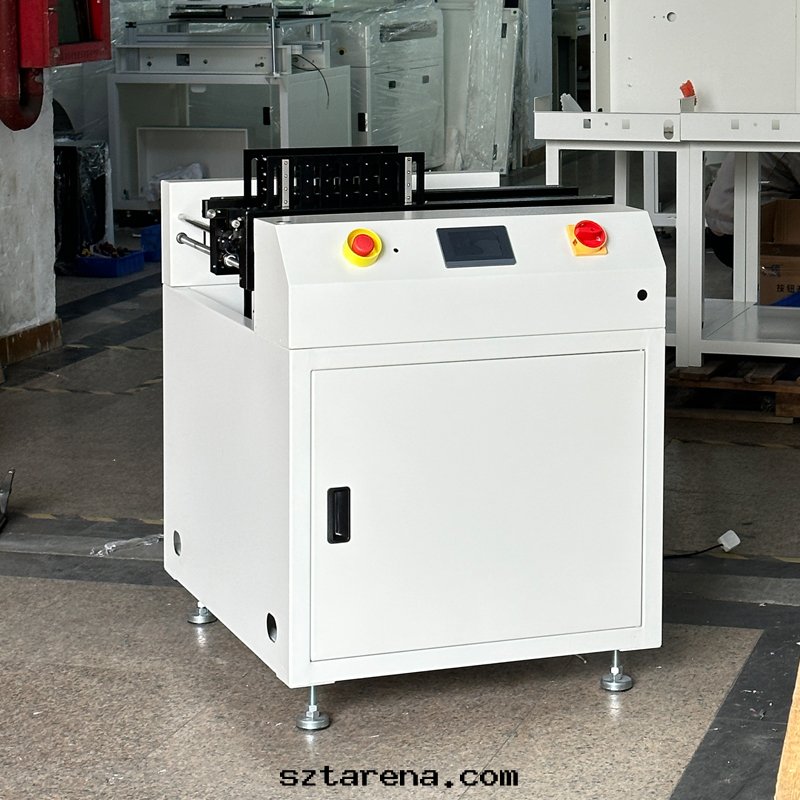

SMT移载機是什麼

SMT移载機（又稱平移機）是SMT生産線中實現軌道錯位平移接駁的核心設備，主要用于優化産線布局、提升設備利用率及降低運營成本。

産線軌道動态整合

‌單双軌設備銜接‌
解決單軌貼片機与双軌回流焊/波峰焊之間的軌道錯位問題，通过精确平移PCB實現設備無缝对接，避免人工搬運導致的效率損失和品質風險‌。

‌産線分流与合流‌
支持“一进二出”（單軌分双軌）、“二进一出”（双軌合單軌）等模式，灵活适配多線合並或單線拓展的生産需求，例如两条貼片線共用一台回流焊。
