篩选接駁台与普通接駁台的核心區别

篩选接駁台与普通接駁台的核心區别

‌功能差异‌

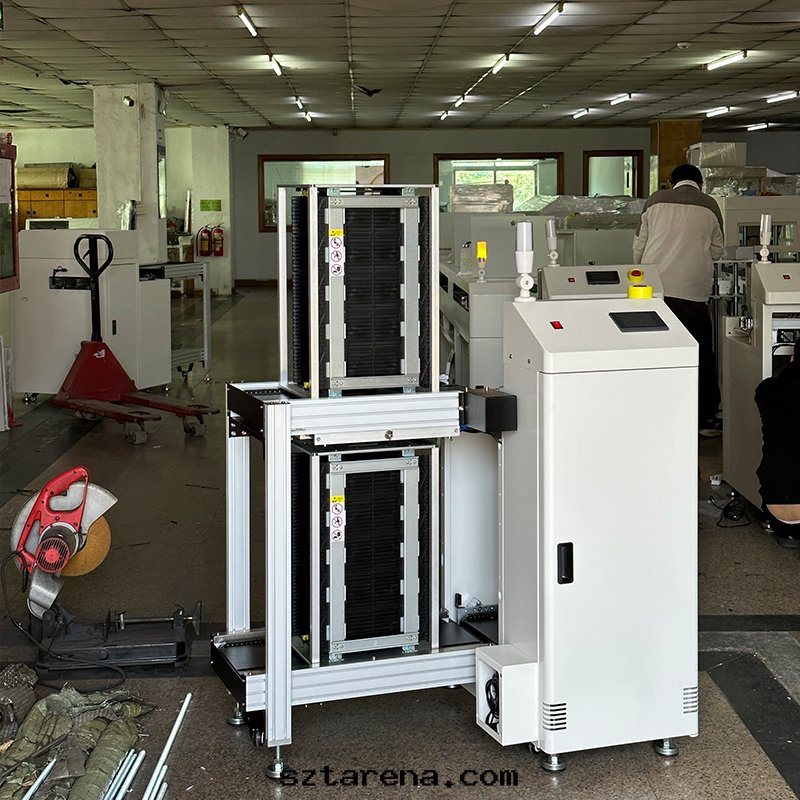

‌篩选接駁台‌：

具備‌分揀功能‌，可自動區分OK闆与NG闆（如AOI檢測後），NG闆通过多层緩存架暫存（通常10层），滿层後報警提示人工處理‌。

支持‌緩存模式‌，当上下工序节拍不匹配时，可暫存PCB闆（如10层容量），待下位機發出信号後逐层釋放‌。

部分型号配備‌防塵罩‌（透明亞克力/PC材質），防止灰塵、助焊劑揮發物污染PCB，适用于回流焊/波峰焊前後工序‌。

‌普通接駁台‌：

僅提供‌基礎傳輸功能‌，無分揀或緩存能力，需依賴人工干預處理异常闆‌。

部分型号支持手動调宽，但運行中僅能停留單块PCB闆，需感應器确認送闆完成後再接收下一块‌。

‌結構設計‌

篩选接駁台通常包含‌升降緩存區、光電感應器、PLC控制系統‌及多层暫存架‌，而普通接駁台結構更簡單，僅含傳送軌道和基礎電控箱‌。

‌适用场景‌

篩选接駁台适用于‌高精度、高潔淨度‌要求的SMT産線（如汽車電子、醫療設備），需配合AOI/SPI等檢測設備使用‌。

普通接駁台多用于‌低複雜度‌PCB傳輸，如單軌手動调宽场景‌。

smt平行移载機的優勢和應用场景

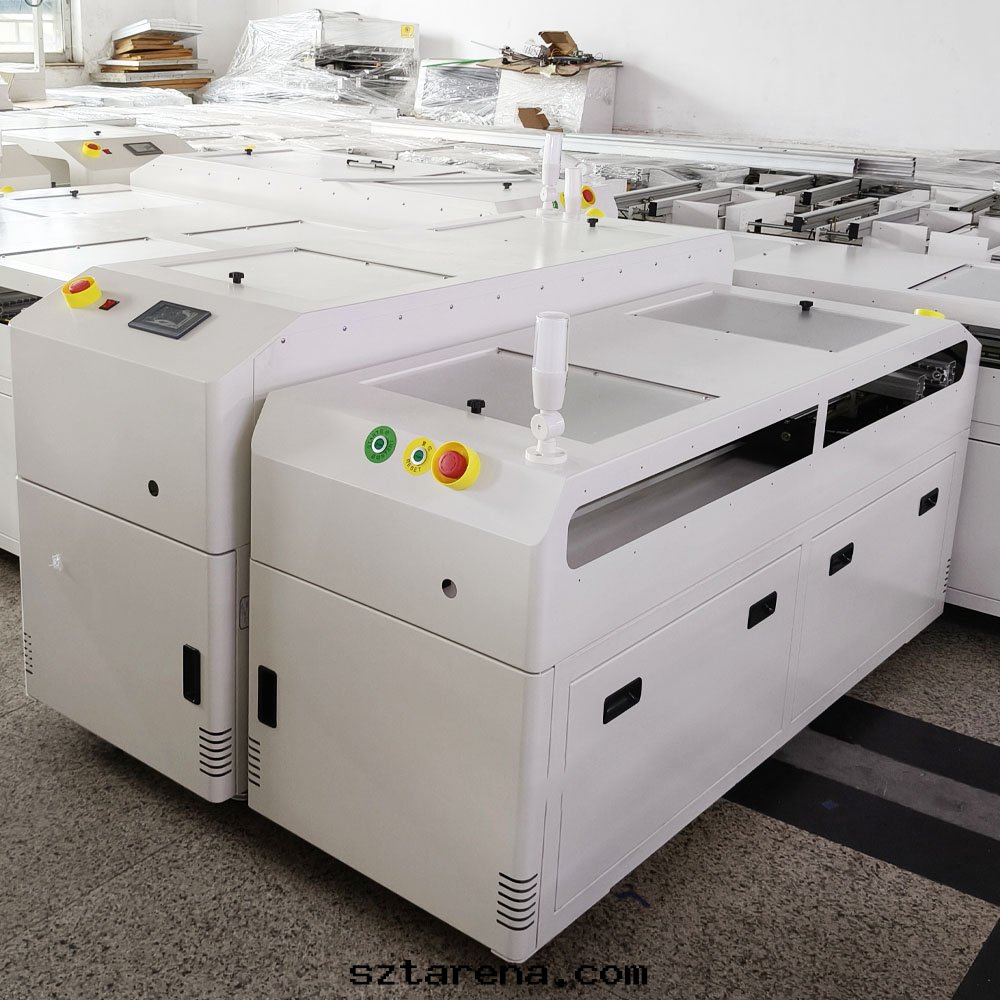

SMT平行移载機的核心優勢

‌灵活适配産線‌：

支持單軌与双軌設備连接，實現PCB闆“一分为二”或“二合一”功能，适應U型、直通型等不同産線布局‌。

可定制双軌道單头、單軌道双头等結構，滿足多樣化生産需求‌。

‌高效精準傳輸‌：

采用伺服馬达、上银直線導軌及松下PLC控制，定位精度达±0.05mm，节拍时間7～15秒/闆‌。

支持SMEMA信号接口，与貼片機、回流焊等設備無缝联動‌。

‌智能操作与維護‌：

觸摸屏參數設置，可调节移载速度、距離及原點校正頻率（如每5次自動校正）‌。

亞克力透明蓋闆設計，便于實时觀察小車運行狀态，頂部急停開關保障安全‌。

典型應用场景

‌多線彙流‌：

2～4条貼片線共用一台回流焊，或两条插件線共用波峰焊，減少設備投入成本‌。

‌方向调整‌：

在U型生産線中改變PCB傳送方向，優化空間利用率‌。

‌緩冲与分流‌：

作为AOI/SPI檢測後的NG闆暫存通道，避免缺陷品阻塞主産線‌。

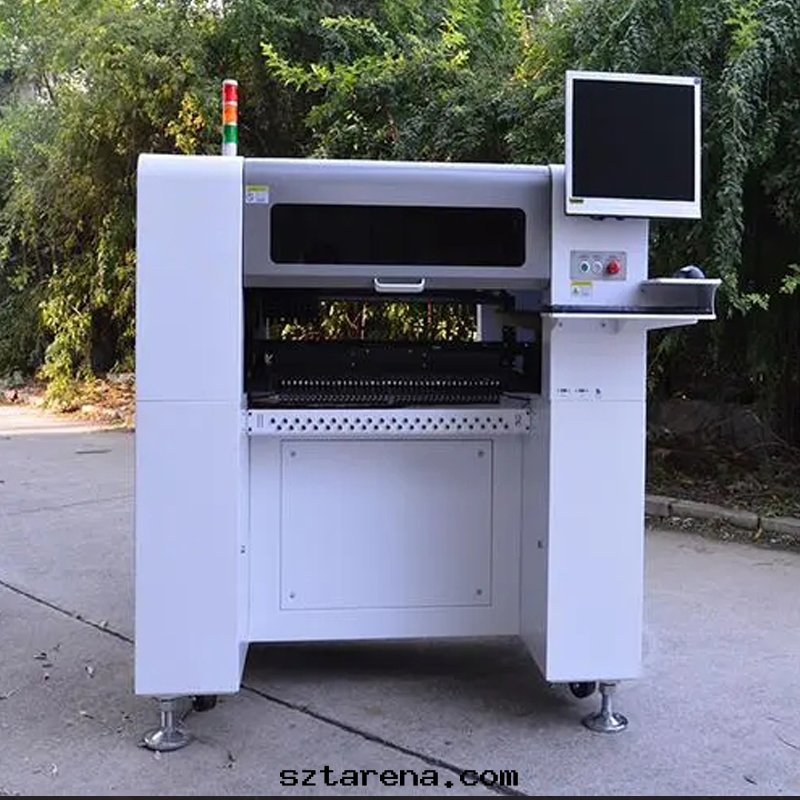

貼片機功能介紹

貼片機的核心功能是将微小的電子元器件精準安裝到 PCB 闆（印刷電路闆）指定位置，是電子制造業表面貼裝技術（SMT）生産線中的核心設備。

核心功能拆解

貼片機的工作流程圍繞 “精準拾取 - 準确放置” 展開，主要包含三大核心步驟：

元器件拾取：通过機械吸嘴或夾爪，从载带、托盤等包裝中抓取電阻、電容、芯片等元器件。

精度校準：利用視覺識别系統（相機）掃描元器件和 PCB 闆上的基準點，修正位置偏差，确保安裝精度（通常可达 0.01mm 級别）。

精準貼裝：将校準後的元器件準确放置到 PCB 闆的焊盤上，为後續的焊接工序做準備。

關鍵輔助功能

除核心貼裝動作外，貼片機還具備多種提升效率和良率的輔助功能：

元器件檢測：自動識别元器件的型号、方向、尺寸是否正确，剔除反向、破損或錯料的元件。

多規格兼容：可通过更換吸嘴、调整貼裝參數，适配不同尺寸（从 01005 超小元件到大型 BGA 芯片）、不同包裝的元器件。

産能适配：分为高速貼片機（側重量産，如手機主闆）和高精度貼片機（側重複雜闆件，如醫療設備 PCB），滿足不同生産需求。

數據追溯：记录每块 PCB 的貼裝时間、元件批次、貼裝坐标等數據，方便後續質量問題追溯。

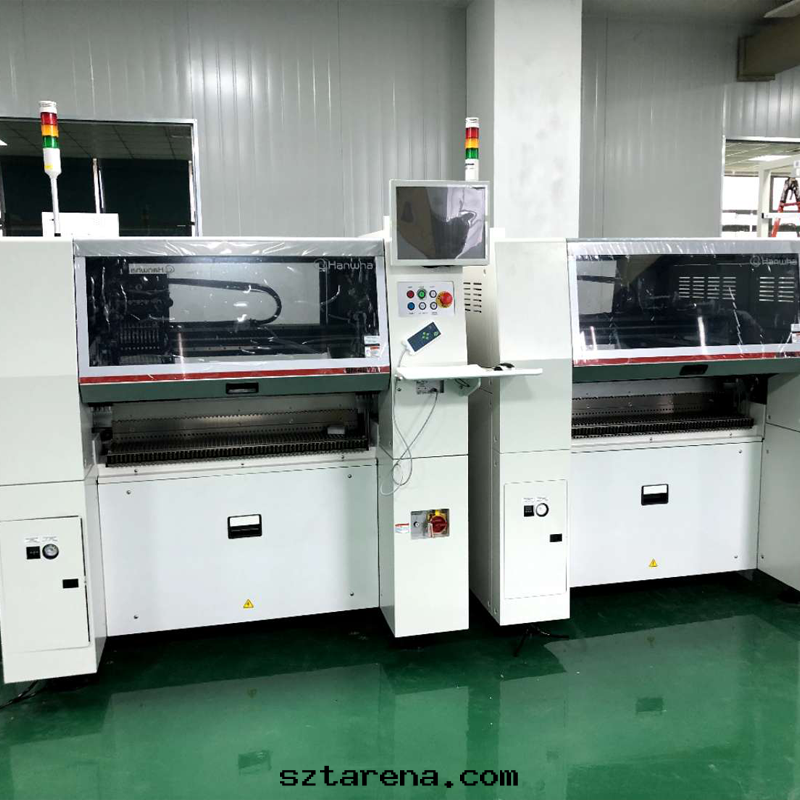

三星貼片機和雅馬哈貼片機的區别

三星貼片機和雅馬哈貼片機在性能定位、應用场景及核心技術方面存在顯著差异：‌三星貼片機以高速高精度見长，适用于大規模标準化生産（如LED和消費電子），而雅馬哈貼片機强调灵活性与多功能性，更适合中小批量、多品種的混合生産场景‌。‌‌

‌核心性能与技術差异‌

‌貼裝速度与精度‌：三星高速機型（如SM482）可达75,000 CPH，精度±50μm，适合高速连續作業；雅馬哈YS系列貼裝速度約0.2秒/CHIP，精度±0.1mm，側重動态校正与异形元件處理。‌‌

‌核心技術‌：三星優化機械結構与控制系統，确保高吞吐量；雅馬哈采用線性電機驅動和視覺对位系統，提升換線效率与兼容性。‌‌

‌應用场景与市场定位‌

‌三星‌：定位中低端市场，價格适中，专用于LED、消費電子等大批量标準化生産。‌‌

‌雅馬哈‌：定位中端市场，價格親民，适合中小批量打樣或混合元件生産（如醫療設備、汽車電子）。‌‌

‌选型建議‌

选擇三星：追求高速度、低成本的大規模标準化生産。

选擇雅馬哈：需求灵活換線、多品種兼容的中小批量场景。

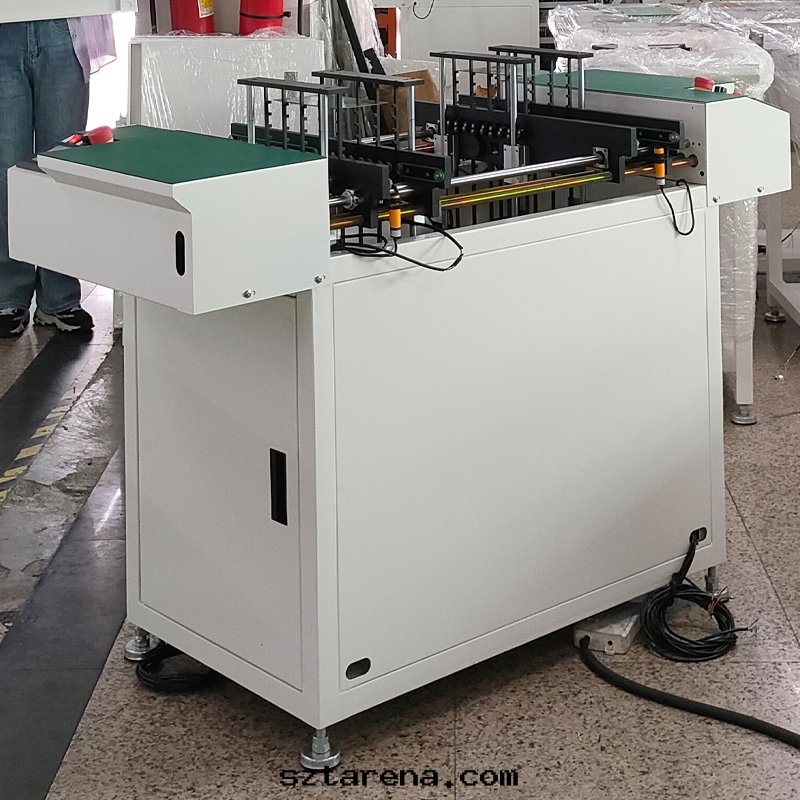

Smt上闆機優勢

Smt上闆機優勢

SMT上闆機作为表面貼裝技術（SMT）生産線中的關鍵設備，其核心優勢主要體現在以下方面：

1. ‌自動化与效率提升‌

全自動運行模式替代人工搬運，通过真空吸闆系統、升降平台及軌道傳輸實現连續供闆，顯著降低勞動强度並提高生産效率‌。

支持SMEMA标準信号接口，可与其他設備無缝联機，實現生産線協同作業。

2. ‌精準定位与适應性‌

配備軌道宽度调节功能，兼容不同尺寸PCB闆（如單/双面闆），确保傳送过程中的精準对中，減少卡闆風險‌。

采用PLC控制系統和高精度傳感器，微米級定位能力滿足高密度貼裝需求‌。

3. ‌安全性与穩定性‌

整機無移動電缆和電气元件，避免操作安全隐患；冷軋鋼闆機架与激光加工工藝保障設備耐用性‌。

獨立供電系統（如台灣明緯電源）增强抗電磁干擾能力，确保长期穩定運行‌。

4. ‌灵活配置与成本優化‌

支持直通/上闆双模式切換，可快速适應多品種生産需求，減少換線时間。

無需专用設備基礎，直接放置于硬化地面即可使用，降低初期投入和維護成本‌。

通过上述技術特點，SMT上闆機在提升産線自動化水平、保障生産精度及降低綜合成本方面具有顯著優勢。
